Unterschied zwischen ANSI und DIN

DIN wird am häufigsten in europäischen Ländern spezifiziert, während ANSI normalerweise in den Vereinigten Staaten spezifiziert wird. Daher verfügen die meisten Fabriken in Nordamerika wahrscheinlich über ANSI-zertifizierte Rohrleitungen, während ähnliche Werke in europäischen Ländern über DIN-Rohrleitungen verfügen. Wenn Sie mit Rohrleitungen arbeiten, die den ANSI-Standard verwenden, werden die Flanschschraubenmuster, die Ventilabmessungen von Stirnseite zu Stirnfläche und die Druckanforderungen alle in Standardmaßen (Zoll und psi) angegeben. DIN-Normen verwenden metrische Maße (mm und bar), um die Ventil- und Flanschgrößen und -drücke zu messen.

Im Allgemeinen-Unternehmen mit Sitz in den USA, z. BWer in der Automobil- und Lebensmittelindustrie tätig ist, entscheidet sich für die Zusammenarbeit mit ANSI, insbesondere wenn die Fertigung in den Vereinigten Staaten erfolgt. Europäische Firmen verwenden typischerweise DIN, auch wenn die Fertigung in den Vereinigten Staaten erfolgt.

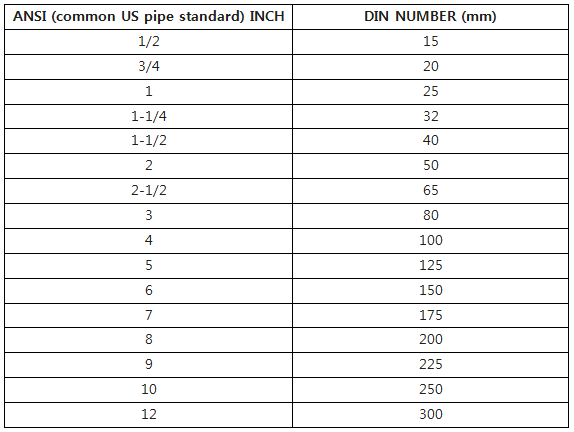

DIN-Flansche vs. ANSI-Flansche

Parameter	ANSI/ASME-Standards	DIN-Normen
Herkunft	Vereinigte Staaten	Deutschland
Leitende Organisation	ANSI/ASME	LÄRM
Messsystem	Zoll-basiert	Metrik-basiert
Druckbezeichnung	Klassenbewertung	PN-Bewertung
Flanschnormen	ASME B16.5, B16.47	DIN 2501, DIN EN 1092-1
Rohrnormen	ASTM, ASME	DIN, EN
Schraubenabmessungen	Zoll	Millimeter
Globale Nutzung	Nordamerika	Europa
Einführung von Öl und Gas	Sehr hoch	Mäßig
EPC-Projekte	Häufig bei von den USA-geleiteten Projekten	Häufig bei von der EU-geleiteten Projekten

Was sind DIN-ANSI-Standards?

ANSI und DIN sind zwei wichtige Industriestandardsysteme, die weltweit für Flansche, Rohre, Ventile, Armaturen und Druckgeräte verwendet werden. ANSI-Normen werden hauptsächlich in Nordamerika verwendet und weitgehend von ASME geregelt, während DIN-Normen aus Deutschland stammen. Die Hauptunterschiede betreffen Druckstufen, Abmessungen, Schraubenmuster, Messsysteme und die globale Marktakzeptanz.

• ANSI-Flansche verwenden Klassenbewertungen (150, 300, 600, 900, 1500, 2500).ASME B16.5deckt Flansche bis zu 24 Zoll abASME B16.47Geeignet für Stahlflansche mit großem -Durchmesser (bis zu 60 Zoll).

• DIN-Flansche verwenden PN-Bewertungen (PN6, PN10, PN16, PN25, PN40, PN63, PN100). DIN-Normen, jetzt harmonisiert unter EN 1092-1.

• ANSI- und DIN-Flansche sind grundsätzlich nicht austauschbar.

• Anzahl der Schraubenlöcher, Lochkreisdurchmesser und Flanschdicke unterscheiden sich erheblich.

ANSI vs. DIN-Druckstufen

ANSI-Klasse	Ungefähre DIN-PN
Klasse 150	PN20
Klasse 300	PN50
Klasse 600	PN100
Klasse 900	PN150
Klasse 1500	PN250
Klasse 2500	PN420

Hinweise: Dies sind nur grobe Vergleiche.

Klasse 150 ist nicht identisch mit PN16.

Druck--Temperaturberechnungen müssen vor dem Austausch immer überprüft werden.

Unterschiede in den Flanschabmessungen

Beispiel: DN100 (4 Zoll) Flansch

Dimension	ANSI-Klasse 150	DIN PN16
Außendurchmesser	229 mm	220 mm
Lochkreisdurchmesser	190,5 mm	180 mm
Schraubenmenge	8	8
Schraubengröße	19 mm	M16
Dicke	24 mm	18 mm

Schraubenlöcher stimmen nicht überein.

Die Sitzflächen der Dichtungen sind unterschiedlich.

Die Flanschdicke ist unterschiedlich.

Ohne Adapter ist eine Installation nicht mehr möglich.

Wann sollte man sich für ANSI entscheiden?

✓ Das Projekt folgt dem ASME-Code

✓ Raffinerie- oder petrochemischer Service

✓ API-Konformität erforderlich

✓ Spezifikationen nordamerikanischer Eigentümer

✓ Hochdruckanwendungen (Öl und Gas, Petrochemie, LNG, Raffination, Offshore-Plattformen, Pipelinesysteme)

Wann sollte man DIN wählen?

✓ Europäische Geräteintegration

✓ Wasseraufbereitungssysteme

✓ Kommunale Projekte

✓ Lebensmittel- und Pharmaeinrichtungen

✓ Metrik-basiertes technisches Design

Wasseraufbereitung, Lebensmittelverarbeitung, Pharmazeutik, europäische Kraftwerke, Industrieausrüstung, kommunale Versorgungsunternehmen

Ein häufiger Fehler bei der Beschaffung ist die Annahme:

PN16=Klasse 150

Diese Annahme kann zu Folgendem führen:

Falsche Druckauslegung

Inspektionsfehler

Sicherheitsrisiken

Überprüfen Sie immer die Druck-{0}}Temperaturwerte gemäß der geltenden Norm.

FAQ:

Kann ich ANSI-Schrauben an DIN-Flanschen verwenden?

Nein. Metrische und imperiale Gewinde sind nicht kompatibel. Die Verwendung einer falschen Gewindesteigung führt zum Abisolieren des Gewindes oder zum Festfressen der Mutter bei Temperaturschwankungen.

Sind PN16 und Klasse 150 gleichwertig?

Sie sind „vergleichbar“, aber nicht identisch. Die Klasse 150 ist im Allgemeinen für höhere Temperaturen ausgelegt, während PN16 streng bei 16 bar definiert ist. Überprüfen Sie immer die spezifische Druck--Temperaturtabelle für Ihr Material.

Entspricht PN16 der Klasse 150?

Nein. Sie haben unterschiedliche Abmessungs- und Druckbewertungssysteme-.

Warum stimmen meine Flansche nicht überein?

Überprüfen Sie den Lochkreisdurchmesser (BCD). ANSI und DIN verwenden unterschiedliche Lochabstände. Wenn sie nicht übereinstimmen, benötigen Sie ein „Brillenrollo“ oder eine maßgeschneiderte Übergangsspule.

Wie gebe ich diese in einer Bestellung an?

Beinhaltet: Standard + Größe + Bewertung + Deckschicht (z. B. ASME B16.5 4" Klasse 300 RF).

Sind ANSI-DIN-Dichtungen austauschbar?

Nein. Der Innendurchmesser und der Außendurchmesser der Dichtung müssen mit der spezifischen Flanschflächennorm übereinstimmen.

Welchen Einfluss hat die Wandstärke nach ANSI DIN?

ASTM A106 ermöglicht eine Wandstärkentoleranz von -12,5 %; EN-Normen sind in der Regel strenger. Dies kann beim Stumpfschweißen zu Fehlanpassungen führen.
