ASME B16.11 - Geschmiedete Fittings, Muffe-Schweißen und Gewinde

Feb 26, 2026

ASME B16.11 ist der Standard für geschmiedete Stahlrohrverbindungsstücke mit Muffenschweißung und Gewinde. Zu den Druckstufen gehören die Klassen 2000, 3000, 6000 und 9000. Die Größen reichen von NPS 1/8 bis NPS 4 (DN 6 bis DN 100) und eignen sich für geschmiedete Rohrverbindungen mit kleinem Durchmesser, die in Umgebungen mit hohem Druck und hoher Temperatur eingesetzt werden.

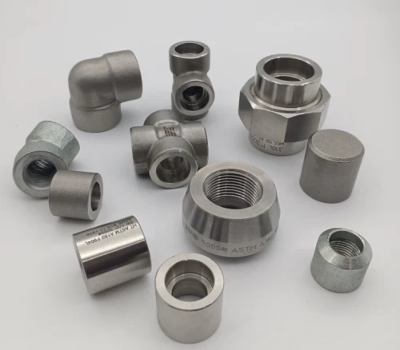

ASME B16.11 Forged Fittings

ANSI B16 11-Fittings-Druckstufen

Gewindeanschlüsse: Klasse 2000, 3000, 6000 psi
Sockel-Schweißfittings: Klasse 3000, 6000, 9000 psi

ANSI B 16.11 Rohrverbindungstypen

Ellenbogen: 45 Grad, 90 Grad
T-Shirts, Kreuze
Kupplungen, Reduzierkupplungen
Mützen, Bosse
Stecker, Buchse
Nippel

ASTM B1611 Socket-Welding Elbows Tees and Crosses

Nenngröße		Durchmesser der Buchsenbohrung	Bohrungsdurchmesser der Armaturen			Wandstärke der Steckdose						Körperwand			Tiefe der Steckdose	Mitte bis Unterseite des Sockels
DN	NPS	B	D			C						G_min			J_min	A
			3000	6000	9000	3000		6000		9000		3000	6000	9000		90-Grad-Winkel, T-Stück, Kreuz			45-Grad-Winkel
			3000	6000	9000	Durchschn	Min	Durchschn	Min	Durchschn	Min	3000	6000	9000		3000	6000	9000	3000	6000	9000
6	1/8	10.9	6.1	3.2	-	3.18	3.18	3.96	3.43	-	-	2.41	3.15	-	9.5	11.0	11.0	-	8.0	8.0	-
8	1/4	14.3	8.5	5.6	-	3.78	3.30	4.60	4.01	-	-	3.02	3.68	-	9.5	11.0	13.5	-	8.0	8.0	-
10	3/8	17.7	11.8	8.4	-	4.01	3.50	5.03	4.37	-	-	3.20	4.01	-	9.5	13.5	15.5	-	8.0	11.0	-
15	1/2	21.9	15.0	11.0	5.6	4.67	4.09	5.97	5.18	9.53	8.18	3.73	4.78	7.47	9.5	15.5	19.0	25.5	11.0	12.5	15.5
20	3/4	27.3	20.2	14.8	10.3	4.90	4.27	6.96	6.04	9.78	8.56	3.91	5.56	7.82	12.5	19.0	22.5	28.5	13.0	14.0	19.0
25	1	34.0	25.9	19.9	14.4	5.69	4.98	7.92	6.93	11.38	9.96	4.55	6.35	9.09	12.5	22.5	27.0	32.0	14.0	17.5	20.5
32	1_1/4	42.8	34.3	28.7	22.0	6.07	5.28	7.92	6.93	12.14	10.62	4.85	6.35	9.70	12.5	27.0	32.0	35.0	17.5	20.5	22.5
40	1_1/2	48.9	40.1	33.2	27.2	6.35	5.54	8.92	7.80	12.70	11.12	5.08	7.14	10.15	12.5	32.0	38.0	38.0	20.5	25.5	25.5
50	2	61.2	51.7	42.1	37.4	6.93	6.04	10.92	9.50	13.84	12.12	5.54	8.74	11.07	16.0	38.0	41.0	54.0	25.5	28.5	28.5
65	2_1/2	73.9	61.2	-	-	8.76	7.62	-	-	-	-	7.01	-	-	16.0	41.0	-	-	28.5	-	-
80	3	89.9	76.4	-	-	9.52	8.30	-	-	-	-	7.62	-	-	16.0	57.0	-	-	32.0	-	-
100	4	115.5	100.7	-	-	10.69	9.35	-	-	-	-	8.56	-	-	19.0	66.5	-	-	41.0	-	-

HINWEIS: Die Abmessungen sind in Millimetern angegeben.

ASME B1611 Threaded 45 Elbow 90 Elbow Tee Cross

Nenngröße		Mitte bis Ende						Außendurchmesser zum Band			Wandstärke			Länge des Fadens
DN	NPS	A						H			G_min			L5_min	L2_min
		90-Grad-Ellbogen, T-Stücke, Kreuze			45-Grad-Ellbogen			H			G_min
		2000	3000	6000	2000	3000	6000	2000	3000	6000	2000	3000	6000
6	1/8	21	21	25	17	17	19	22	22	25	3.18	3.18	6.35	6.4	6.7
8	1/4	21	25	28	17	19	22	22	25	33	3.18	3.30	6.60	8.1	10.2
10	3/8	25	28	33	19	22	25	25	33	38	3.18	3.51	6.98	9.1	10.4
15	1/2	28	33	38	22	25	28	33	38	46	3.18	4.09	8.15	10.9	13.6
20	3/4	33	38	44	25	28	33	38	46	56	3.18	4.32	8.53	12.7	13.9
25	1	38	44	51	28	33	35	46	56	62	3.68	4.98	9.93	14.7	17.3
32	1_1/4	44	51	60	33	35	43	56	62	75	3.89	5.28	10.59	17.0	18.0
40	1_1/2	51	60	64	35	43	44	62	75	84	4.01	5.56	11.07	17.8	18.4
50	2	60	64	83	43	44	52	75	84	102	4.27	7.14	12.09	19.0	19.2
65	2_1/2	76	83	95	52	52	64	92	102	121	5.61	7.65	15.29	23.6	28.9
80	3	86	95	106	64	64	79	109	121	146	5.99	8.84	16.64	25.9	30.5
100	4	106	114	114	79	79	79	146	152	152	6.55	11.18	18.67	27.7	33.0

ASME B1611 Thread Street 90 Elbows

Nenngröße		Mitte zum weiblichen Ende		Mitte zum männlichen Ende		Außendurchmesser zum Band		Wandstärke		Wandstärke		Länge des Innengewindes		Länge des Außengewindes
DN	NPS	A		J		H		G_{1 Minute}		G_2min		L_5min	L_2min	L_min
DN	NPS	3000	6000	3000	6000	3000	6000	3000	6000	3000	6000	L_5min	L_2min	L_min
6	1/8	19	22	25	32	19	25	3.18	5.08	2.74	4.22	6.4	6.7	10
8	1/4	22	25	32	38	25	32	3.30	5.66	3.22	5.28	8.1	10.2	11
10	3/8	25	28	38	41	32	38	3.51	6.98	3.50	5.59	9.1	10.4	13
15	1/2	28	35	41	48	38	44	4.09	8.15	4.16	6.53	10.9	13.6	14
20	3/4	35	44	48	57	44	51	4.32	8.53	4.88	6.86	12.7	13.9	16
25	1	44	51	57	66	51	62	4.98	9.93	5.56	7.95	14.7	17.3	19
32	11/4	51	54	66	71	62	70	5.28	10.59	5.56	8.48	17.0	18.0	21
40	11/2	54	64	71	84	70	84	5.56	11.07	6.25	8.89	17.8	18.4	21
50	2	64	83	84	105	84	102	7.14	12.09	7.64	9.70	19.0	19.2	22

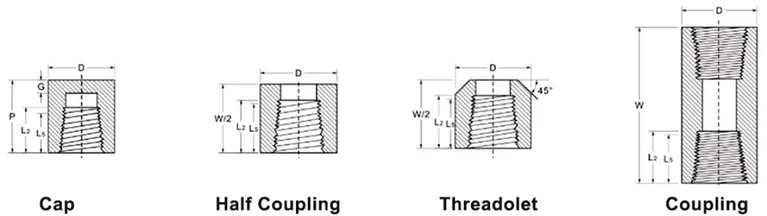

ASME B1611 Threaded Cap Half-Coupling Threadolet Coupling

Nenngröße		Ende-bis-Ende	Ende-bis-Ende		Außendurchmesser		Stirnwand		Länge des Fadens
DN	NPS	W	P		D		G		L_5min	L_2min
DN	NPS	3000 & 6000	3000	6000	3000	3000	3000	3000	L_5min	L_2min
6	1/8	32	19	-	16	22	4.8	-	6.4	6.7
8	1/4	35	25	27	19	25	4.8	6.4	8.1	10.2
10	3/8	38	25	27	22	32	4.8	6.4	9.1	10.4
15	1/2	48	32	33	28	38	6.4	7.9	10.9	13.6
20	3/4	51	37	38	35	44	6.4	7.9	12.7	13.9
25	1	60	41	43	44	57	9.7	11.2	14.7	17.3
32	1_1/4	67	44	46	57	64	9.7	11.2	17.0	18.0
40	1_1/2	79	44	48	64	76	11.2	12.7	17.8	18.4
50	2	86	48	51	76	92	12.7	15.7	19.0	19.2
65	2_1/2	92	60	64	92	108	15.7	19.0	23.6	28.9
80	3	108	65	68	108	127	19.0	22.4	25.9	30.5
100	4	121	68	75	140	159	22.4	28.4	27.7	33.0

ASME B1611 SW Coupling SW Half Coupling BOSS SW Cap Lateral

Nenngröße		Durchmesser der Buchsenbohrung	Bohrungsdurchmesser der Armaturen			Wandstärke der Steckdose						Körperwand			Min. Tiefe der Steckdose	Verlegelängen	Verlegelängen	Endwandstärke			Mitte bis Unterseite des Sockels
DN	NPS	B	D			C						G_min			J_min	E	F	K_min			A		H
			3000	6000	9000	3000		6000		9000		3000	6000	9000				3000	6000	9000	3000	6000	3000	6000
			3000	6000	9000	Durchschn	Min	Durchschn	Min	Durchschn	Min	3000	6000	9000				3000	6000	9000	3000	6000	3000	6000
6	1/8	10.9	6.1	3.2	-	3.18	3.18	3.96	3.43	-	-	2.41	3.15	-	9.5	6.5	16.0	4.8	6.4	-	-	-	-	-
8	1/4	14.3	8.5	5.6	-	3.78	3.30	4.60	4.01	-	-	3.03	3.68	-	9.5	6.5	16.0	4.8	6.4	-	-	-	-	-
10	3/8	17.7	11.8	8.4	-	4.01	3.50	5.03	4.37	-	-	3.20	4.01	-	9.5	6.5	17.5	4.8	6.4	-	37	-	9.5	-
15	1/2	21.9	15.0	11.0	5.6	4.67	4.09	5.97	5.18	9.53	8.18	3.73	4.78	7.47	9.5	9.5	22.5	6.4	7.9	11.2	41	51	9.5	11
20	3/4	27.3	20.2	14.8	10.3	4.90	4.27	6.96	6.04	9.78	8.56	3.91	5.56	7.82	12.5	9.5	24.0	6.4	7.9	12.7	51	60	11	13
25	1	34.0	25.9	19.9	14.4	5.69	4.98	7.92	6.93	11.38	9.96	4.55	6.35	9.09	12.5	12.5	28.5	9.6	11.2	14.2	60	71	13	16
32	11/4	42.8	34.3	28.7	22.0	6.07	5.28	7.92	6.93	12.14	10.62	4.85	6.35	9.70	12.5	12.5	30.0	9.6	11.2	14.2	71	81	16	17
40	11/2	48.9	40.1	33.2	27.2	6.35	5.54	8.92	7.80	12.70	11.12	5.08	7.14	10.15	12.5	12.5	32.0	11.2	12.7	15.7	81	98	17	21
50	2	61.2	51.7	42.1	37.4	6.93	6.04	10.92	9.50	13.85	12.12	5.54	8.74	11.07	16.0	19.0	41.0	12.7	15.7	19.0	98	151	21	30
65	21/2	73.9	61.2	-	-	8.76	7.62	-	-		-	7.01	-	-	16.0	19.0	43.0	15.7	19.0	-	151	-	30	-
80	3	89.9	76.4	-	-	9.52	8.30	-	-		-	7.63	-	-	16.0	19.0	44.5	19.0	32.4	-	184	-	57	-
100	4	115.5	100.7	-	-	10.69	9.35	-	-		-	8.56	-	-	19.0	19.0	48.0	22.4	28.4	-	201	-	66	-

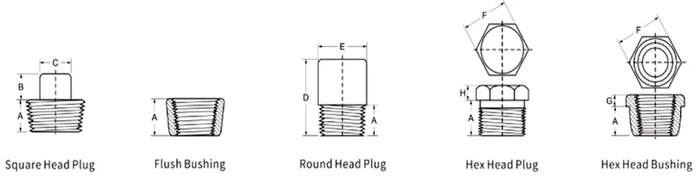

ASME B1611 Plug Bushing

Nenngröße		Länge	Quadratische Höhe	Breite Abflachungen	Kopfdurchmesser	Länge	Sechskanthöhe	Sechskanthöhe	Sechskanthöhe
DN	NPS	A_min	B_min	C_min	E_min	D_min	H_min	G_min	F_min
6	1/8	10	6	7	10	35	6	一	11
8	1/4	11	6	10	14	41	6	3	16
10	3/8	13	8	11	18	41	8	4	18
15	1/2	14	10	14	21	44	8	5	22
20	3/4	16	11	16	27	44	10	6	27
25	1	19	13	21	33	51	10	6	36
32	1_1/4	21	14	24	43	51	14	7	46
40	1_1/2	21	16	28	48	51	16	8	50
50	2	22	18	32	60	64	18	9	65
65	2_1/2	27	19	36	73	70	19	10	75
80	3	28	21	41	89	70	21	10	90
100	4	32	25	65	114	76	25	13	115

ASME B1611 Concentric Eccentric Swaged Nipple

NominellGröße		ODam Ende	Längevon kleinEnde	Endezu Ende
DN	NPS	OD₁×OD₂	SL_min	A
8×6	1/4×1/8	13.7×10.3	20	57
10×6	3/8×1/8	17.1×10.3	20	64
10×8	3/8×1/4	17.1×13.7	20	64
15×6	1/2×1/8	21.3×10.3	20	70
15×8	1/2×1/4	21.3×13.7	20
15×10	1/2×3/8	21.3×17.1	20
20×6	3/4×1/8	26.7×10.3	20	76
20×8	3/4×1/4	26.7×13.7	20
20×10	3/4×3/8	26.7×17.1	22
20×15	3/4×1/2	26.7×21.3	22
25×6	1×1/8	33.4×10.3	20	89
25×8	1×1/4	33.4×13.7	20
25×10	1×3/8	33.4×17.1	22
25×15	1×1/2	33.4×21.3	22
25×20	1×3/4	33.4×26.7	22
32×6	11/4×1/8	42.2×10.3	20	102
32×8	11/4×1/4	42.2×13.7	20
32×10	11/4×3/8	42.2×17.1	22
32×15	11/4×1/2	42.2×21.3	22
32×20	11/4×3/4	42.2×26.7	25
32×25	11/4×1	42.2×33.4	25
40×6	11/2×1/8	48.3×10.3	20	114
40×8	11/2×1/4	48.3×13.7	20
40×10	11/2×3/8	48.3×17.1	22
40×15	11/2×1/2	48.3×21.3	25
40×20	11/2×3/4	48.3×26.7	25
40×25	11/2×1	48.3×33.4	25
40×32	11/2×11/4	48.3×42.2	25
50×6	2×1/8	60.3×10.3	20	165
50×8	2×1/4	60.3×13.7	22
50×10	2×3/8	60.3×17.1	22
50×15	2×1/2	60.3×21.3	25
50×20	2×3/4	60.3×26.7	30
50×25	2×1	60.3×33.4	30
50×32	2×11/4	60.3×42.2	30
50×40	2×11/2	60.3×48.3	30
100×40	4×11/2	114.3×48.3	40	229
100×50	4×2	114.3×60.3	45
100×65	4×21/2	114.3×73.0	45
100×80	4×3	114.3×88.9	45
100×90	4×31/2	114.3×101.6	45
125×8	5×1/4	141.3×13.7	25	279
125×10	5×3/8	141.3×17.1	25
125×15	5×1/2	141.3×21.3	25
125×20	5×3/4	141.3×26.7	30
125×25	5×1	141.3×33.4	30
125×32	5×11/4	141.3×42.2	40
125×40	5×11/2	141.3×48.3	40
125×50	5×2	141.3×60.3	45
125×65	5×21/2	141.3×73.0	45
125×80	5×3	141.3×88.9	45
125×90	5×31/2	141.3×101.6	45
125×100	5×4	141.3×114.3	50
150×15	6×1/2	168.3×21.3	30	304
150×20	6×3/4	168.3×26.7	30
150×25	6×1	168.3×33.4	40
150×32	6×11/4	168.3×42.2	40
150×40	6×11/2	168.3×48.3	45
150×50	6×2	168.3×60.3	45
150×65	6×21/2	168.3×73.0	45
150×80	6×3	168.3×88.9	45
150×90	6×31/2	168.3×101.6	50
150×100	6×4	168.3×114.3	50
150×125	6×5	168.3×141.3	60

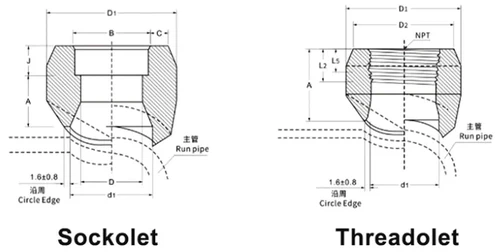

ASME B16.11 Sockolet and Threadolet

ASME B16.11 BUCHSE

Nenngröße		Nenngröße des Abzweigrohrs		Tiefe von Buchse	Gesicht von Beschlag zum Schritt		DiAmperemetervon Beschlag		Wandstärke der Steckdose		Lochdurchmesser
DN	NPS	DN	NPS	J_min	A_max		D_max		C_min		d1 nom
DN	NPS	DN	NPS	J_min	3000	6000	3000	6000	3000	6000	3000	6000
8-900	1/4-36	6	1/8	9.5	10	一	27	一	3.18	一	16	一
10-900	3/8-36	8	1/4	9.5	10	一	27	一	3.78	一	16	一
15-900	1/2-36	10	3/8	9.5	13	一	30	一	4.01	一	19	一
20-900	3/4-36	15	1/2	9.5	16	24	38	47	4.67	5.97	24	19
25-900	1-36	20	3/4	12.5	16	25	47	53	4.90	6.96	30	25
32-900	1_1/4-36	25	1	12.5	22	29	56	63	5.69	7.92	36	33
40-900	1_1/2-36	32	1_1/4	12.5	22	30	66	74	6.07	7.92	45	38
50-900	2-36	40	1_1/2	12.5	24	32	75	83	6.35	8.92	51	49
65-900	2_1/2-36	50	2	16.0	24	37	90	104	6.93	10.92	65	59
80-900	3-36	65	2_1/2	16.0	25	一	105	一	8.76	一	76	一
100-900	4-36	80	3	16.0	30	一	124	一	9.52	一	94	一
125-900	5-36	100	4	19.0	30	一	154	一	10.69	一	121	一

ASME B16.11 GEWINDE

Rohr verlegen Nenngröße		Nenngröße des Abzweigrohrs		Gesicht von Beschlag zum Schritt		Durchmesser der Armatur		Durchmesser a neige dazu Abzweigrohr		Länge von Faden	Lochdurchmesser
DN	NPS	DN	NPS	A		D1_min		D2_min		L2_min	d1 nom
DN	NPS	DN	NPS	3000	6000	3000	6000	3000	6000	L2_min	3000	6000
8-900	1/4-36	6	1/8	19	一	27	一	22	一	6.7	16	一
10-900	3/8-36	8	1/4	19	一	27	一	22	一	10.2	16	一
15-900	1/2-36	10	3/8	21	一	30	一	25	一	10.4	19	一
20-900	3/4-36	15	1/2	25	32	38	45	33	42	13.6	24	19
25-900	1-36	20	3/4	27	37	47	52	39	48	13.9	30	25
32-900	1_1/4-36	25	1	33	40	56	63	48	58	17.3	36	33
40-900	1_1/2-36	32	1_1/4	33	41	66	72	58	67	18.0	45	38
50-900	2-36	40	1_1/2	35	43	75	83	64	77	18.4	51	49
65-900	2_1/2-36	50	2	38	52	90	104	77	93	19.2	65	59
80-900	3-36	65	2_1/2	46	一	105	一	94	一	28.9	76	一
100-900	4-36	80	3	51	一	124	一	114	一	30.5	94	一
125-900	5-36	100	4	57	一	154	一	140	一	33.0	121	一

ASME B16.11 Weldolet

Rohr verlegen Nenngröße		Nenngröße des Abzweigrohrs		Längen			Durchmesser von Beschlag			Lochdurchmesser
DN	NPS	DN	NPS	A			D2min			d1nom
DN	NPS	DN	NPS	STD	XS	Sch160	STD	XS	Sch160	STD	XS	Sch160
8-900	1/4-36	6	1/8	16	16	一	24	42	一	16	16	一
10-900	3/8-36	8	1/4	16	16	一	26	26	一	16	16	一
15-900	1/2-36	10	3/8	19	19	一	30	30	一	19	19	一
20-900	3/4-36	15	1/2	19	19	28	36	36	36	24	24	14
25-900	1-36	20	3/4	22	22	32	43	43	46	30	30	19
32-900	11/4-36	25	1	27	27	38	55	55	51	36	36	25
40-900	11/2-36	32	11/4	32	32	44	66	66	63	45	45	33
50-900	2-36	40	11/2	33	33	51	74	74	71	51	51	38
65-900	21/2-36	50	2	38	38	55	90	90	82	65	65	43
80-900	3-36	65	21/2	41	41	62	104	104	98	76	76	54
90-900	31/2-36	80	3	44	44	73	124	124	122	93	93	73
100-900	4-36	90	31/2	48	48	一	138	138	一	113	113	一
125-900	5-36	100	4	51	51	84	154	154	154	120	120	98
150-900	6-36	125	5	57	57	94	187	187	188	141	141	122
200-900	8-36	150	6	60	78	105	213	227	222	170	170	146
250-900	10-36	200	8	70	99	一	265	292	一	220	220	一
300-900	12-36	250	10	78	94	一	323	325	一	275	265	一
350-900	14-36	300	12	86	103	一	379	381	一	325	317	一
400-900	16-36	350	14	89	100	一	411	416	一	357	351	一
450-900	18-36	400	16	94	106		465	468	一	408	403
500-900	20-36	450	18	97	111	一	522	525	一	459	455	一
550-900	22-36	500	20	102	119	一	573	584	一	508	509	一
650-900	26-36	600	24	116	140	一	690	708	一	614	612	一

Korrelation der Formstückklasse mit der Plannummer oder der Wandbezeichnung des Rohrs zur Berechnung der Nennwerte

Klassenbezeichnung von Armaturen

Art der Armatur

Als Bewertungsbasis verwendetes Rohr

Zeitplan Nr.

Wandbezeichnung

2000

3000

6000

3000

6000

9000

Mit Gewinde

Muffenschweißen

160

...

160

...

XXS

...

XXS

Nennwandstärke von Schedule 160 und doppeltem, extra starkem Rohr

NPS

Zeitplan 160

XXS

In.

1/8

1/4

3/8

3.15

3.68

4.01

0.124

0.145

0.158

4.83

6.05

6.40

0.190

0.238

0.252

ASME B16.11 - Geschmiedete Fittings, Muffe-Schweißen und Gewinde

ASME B16.11 Spezifikation für geschmiedete Fittings, Muffen--Schweißen und Gewinde

ASME B16.11 Sockel-Schweißbögen, T-Stücke und Kreuze

ASME B16.11 45-Grad-Winkel mit Gewinde, 90-Grad-Winkel, T-Stück, Kreuz

ASME B16.11 Straßen-90-Grad-Bögen

ASME B16.11 Kappe, Halb-Kupplung, Gewinde, Kupplung

ASME B16.11 SW-Kupplung, Halbkupplung, BOSS, Kappe, seitlich

ASME B16.11 Vierkantstopfen, bündige Buchse, Rundkopfstopfen, Sechskantstopfen, Sechskantbuchse

ASME B16.11 Concemetrischer exzentrisch gestauchter Nippel

ASME B16.11 Sockel und Gewinde

AKMU B16.11Weldolet
