ASME B16.28 Stumpfschweißende Bögen und Rückläufe mit kurzem Radius
Jan 21, 2026

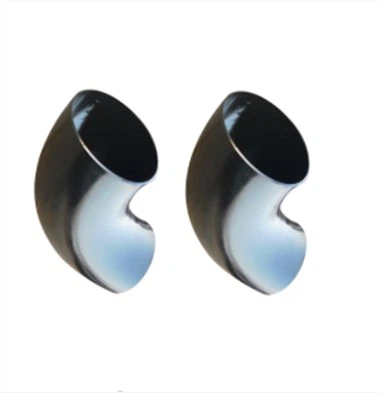

ASME B16.28 Schmiedestahl-Stumpfschweißbögen und -Rückläufe mit kurzem Radius
Die Norm ASME B16.28 deckt die Herstellungsspezifikationen für 90-Grad-Bögen mit kurzem Radius und 180-Grad-Rückbiegungen mit kurzem Radius ab. Zu den Materialien gehören Kohlenstoffstahl, niedriglegierter Stahl und Edelstahl, entsprechend den Standards ASTM A234, A403 und A420. Die Größen reichen von NPS 1/2 bis NPS 24. ANSI B16.28-Stumpfschweißfittings werden häufig in der Öl- und Gas-, Energieerzeugungs-, Petrochemie- und Chemieindustrie verwendet. Bitte kontaktieren Sie uns für weitere Informationen!
ASME B16.28 ist ein historischer Standard für das Stumpfschweißen von Rohrverbindungsstücken und wurde 1994 abgelöst.
Aktueller Standard istASME B16.9.
ASME B16.28 Abmessungen der Bögen mit kurzem Radius (Zoll)
|
Nennrohrgröße |
Außendurchmesseran der Abschrägung D |
Mitte-bis-Ende A |
|
1 |
1.32 |
1.00 |
|
1 |
1.66 |
1.25 |
|
1 1/4 |
1.90 |
1.50 |
|
2 |
2.38 |
2.00 |
|
2 1/2 |
2.88 |
2.50 |
|
3 |
3.50 |
3.00 |
|
3 1/2 |
4.00 |
3.50 |
|
4 |
4.50 |
4.00 |
|
5 |
5.56 |
5.00 |
|
6 |
6.62 |
6.00 |
|
8 |
8.62 |
8.00 |
|
10 |
10.75 |
10.00 |
|
12 |
12.75 |
12.00 |
|
14 |
14.00 |
14.00 |
|
16 |
16.00 |
16.00 |
|
18 |
18.00 |
18.00 |
|
20 |
20.00 |
20.00 |
|
22 |
22.00 |
22.00 |
|
24 |
24.00 |
24.00 |
Die Abmessungen sind in Zoll angegeben.
ANSI B16.28 Abmessungen der Bögen mit kurzem Radius (MM)
|
Nominell Rohr Größe |
Draußen Durchmesser bei Bevel D |
Mitte-bis-Ende A 90 Grad Ellenbogen |
||||
|
Min. |
Nom. |
Max. |
Min. |
Nom. |
Max. |
|
|
1 |
32 |
33 |
34 |
23 |
25 |
27 |
|
1 1/4 |
41 |
42 |
43 |
30 |
32 |
34 |
|
1 1/2 |
47 |
48 |
49 |
36 |
38 |
40 |
|
2 |
59 |
60 |
61 |
49 |
51 |
53 |
|
2 1/2 |
72 |
73 |
74 |
62 |
64 |
66 |
|
3 |
88 |
89 |
90 |
74 |
76 |
78 |
|
3 1/2 |
101 |
102 |
103 |
87 |
89 |
91 |
|
4 |
113 |
114 |
116 |
100 |
102 |
104 |
|
5 |
140 |
141 |
144 |
125 |
127 |
129 |
|
6 |
167 |
168 |
171 |
150 |
152 |
154 |
|
8 |
217 |
219 |
221 |
201 |
203 |
205 |
|
10 |
270 |
273 |
277 |
252 |
254 |
256 |
|
12 |
321 |
324 |
328 |
302 |
305 |
308 |
|
14 |
353 |
356 |
360 |
353 |
356 |
359 |
|
16 |
403 |
406 |
410 |
403 |
406 |
409 |
|
18 |
454 |
457 |
461 |
454 |
457 |
460 |
|
20 |
503 |
508 |
514 |
505 |
508 |
511 |
|
22 |
554 |
559 |
565 |
556 |
559 |
562 |
|
24 |
605 |
610 |
616 |
607 |
610 |
613 |
Die Abmessungen sind in Millimetern angegeben.
ASME B16.28 Kurzer Radius 180 Grad Gibt Abmessungen zurück (Zoll)
|
Nennrohrgröße |
Außendurchmesseran der Fase D |
Mitte-bis-Ende A |
Zurück-zu-Angesicht zu K |
|
1 |
1.32 |
2.00 |
1.62 |
|
1 1/4 |
1.66 |
2.50 |
2.06 |
|
1 1/2 |
1.90 |
3.00 |
2.44 |
|
2 |
2.38 |
4.00 |
3.19 |
|
2 1/2 |
2.88 |
5.00 |
3.94 |
|
3 |
3.50 |
6.00 |
4.75 |
|
3 1/4 |
4.00 |
7.00 |
5.50 |
|
4 |
4.50 |
8.00 |
6.25 |
|
5 |
5.56 |
10.00 |
7.75 |
|
6 |
6.62 |
12.00 |
9.31 |
|
8 |
8.62 |
16.00 |
12.31 |
|
10 |
10.75 |
20.00 |
15.38 |
|
12 |
12.75 |
24.00 |
18.38 |
|
14 |
14.00 |
28.00 |
21.00 |
|
16 |
16.00 |
32.00 |
24.00 |
|
18 |
18.00 |
36.00 |
27.00 |
|
20 |
20.00 |
40.00 |
30.00 |
|
22 |
22.00 |
44.00 |
33.00 |
|
24 |
24.00 |
48.00 |
36.00 |
Die Abmessungen sind in Zoll angegeben.
ANSI B16.28 Kurzer Radius 180 Grad Rückgabeabmessungen (MM)
Die Abmessungen sind in Millimetern angegeben.
ASME B16.28 Toleranzen für Bögen und Rückläufe mit kurzem Radius (Zoll)
|
Nominell Rohr Größe |
Alle Beschläge |
90-Grad-Ellenbogen |
180 Grad Rückgabe |
||||||
|
Draußen Durchmesser bei Bevel [Anmerkungen(1),(2)] |
Innendurchmesser am Ende [Anmerkungen(1),(3),(4)] |
Wand Dicke [Anmerkung(3)] |
Off-Winkel Q |
Aus dem Flugzeug P |
Zentrum-zu- Ende Dimension A |
Zentrum-zu- Center Dimension O |
Zurück-zu- Gesicht Dimension K |
Ausrichtungen der Enden U |
|
|
1/2 bis 2 1/2 3 bis 3 1/2 4 5 bis 8 10 bis 12 14 bis 16 18 20 bis 24 |
+0.06 -0.03 0.06 0.06 +0.09 -0.06 +0.16 -0.12 +0.16 -0.12 +0.16 -0.12 +0.25 -0.19 |
0.03 0.06 0.06 0.06 0.12 0.12 0.12 0.19 |
Nicht weniger als 87.5% von nom- inal dick- Ness markiert An Beschlag |
0.03 0.03 0.03 0.06 0.09 0.09 0.12 0.12 |
0.06 0.06 0.06 0.12 0.19 0.25 0.38 0.38 |
0.06 0.06 0.06 0.06 0.09 0.09 0.09 0.09 |
0.25 0.25 0.25 0.25 0.38 0.38 0.38 0.38 |
0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 |
0.03 0.03 0.03 0.03 0.06 0.06 0.06 0.06 |
Die Abmessungen sind in Zoll angegeben.
ASME B16.28 Kurzradius-Winkel- und Rücklauftoleranzen (MM)
|
Nennrohr Größe |
Alle Beschläge |
90-Grad-Ellenbogen |
180 Grad Rückgabe |
||||||
|
Draußen Durchmesser bei Bevel [Anmerkungen(1),(2)] |
Innen Durchmesser am Ende [Anmerkungen(1),(3),(4)] |
Wand Dicke Anmerkung(3)] |
Off-Winkel Q |
Aus dem Flugzeug P |
Zentrum-zu- Ende Maß A |
Zentrum-zu- Center Dimension O |
Zurück-zu- Gesicht Dimension K |
Ausrichtungen der Enden U |
|
|
1/2 bis 2 1/2 3 bis 3 1/2 4 5 bis 6 8 10 bis 12 14 bis 18 20 bis 24 |
1 1 +2 -1 +3 -1 2 +4 -3 +4 -3 +6 -5 |
0.8 1.6 1.6 1.6 1.6 3.2 3.2 4.8 |
Nicht weniger als 87.5% von nom- inal dick- Ness markiert An Beschlag |
1 1 1 2 2 3 4 4 |
2 2 2 4 4 5 10 10 |
2 2 2 2 2 3 3 3 |
7 7 7 7 7 10 10 10 |
7 7 7 7 7 7 7 7 |
1 1 1 1 1 2 2 2 |
Die Abmessungen sind in Millimetern angegeben.
(1)Out-of-round ist die Summe der Absolutwerte der Plus- und Minustoleranz.
(2) Diese Toleranz kann in lokalen Bereichen geformter Formstücke überschritten werden, in denen eine größere Wandstärke erforderlich ist, um Designanforderungen zu erfüllen.
(3) Der Innendurchmesser und die Nennwandstärken an den Enden sind vom Käufer anzugeben. Die Wandstärkentoleranz gilt für die gesamte Armatur.
(4) Sofern vom Käufer nicht anders angegeben, gelten diese Toleranzen für den Nenninnendurchmesser, der der Differenz zwischen dem Nennaußendurchmesser und dem Doppelten der Nennwandstärke entspricht.
