ASME B16.5 Flanschgrößen und -abmessungen
Nov 19, 2025
ANSI / ASME B16.5 Spezifikation für Flanschgrößen und -abmessungen
Allgemein:
Die Norm ASME B16.5 ist auf Rohrflansche und Flanschverbindungen, Blindflansche, Reduzierflansche und zugehörige Flanschschrauben, Flanschdichtungen und Flanschverbindungen beschränkt. Es deckt Flansche der Druckklassen 150, 300, 400, 600, 900, 1500 und 2500 ab. Die Größen werden in metrischen und in den USA üblichen Einheiten von NPS 1⁄2 bis NPS 24 angegeben.
ASME/ANSI B16.5 bietet:
- Vorschweißflansch
- Flansch aufstecken-
- Muffenschweißflansch
- Blindflansch
- Gewindeflansch
- Überlappungsflansch
Größe
Bei NPS handelt es sich um die Bezeichnung für die Nenngröße eines Flansches oder einer Flanschverbindung. NPS im Verhältnis zum Nenndurchmesser, DN in internationalen Standards, Beziehungen wie folgt:
| NPS | DN |
| 1⁄2 | 15 |
| 3⁄4 | 20 |
| 1 | 25 |
| 1 1⁄4 | 32 |
| 1 1⁄2 | 40 |
| 2 | 50 |
| 2 1⁄2 | 65 |
| 3 | 80 |
| 4 | 100 |
HINWEIS: Für NPS größer oder gleich 4 ist der zugehörige DN DN=25 (NPS).
Markierungen
- Name: Name oder Marke des Herstellers
- Material: Guss oder geschmiedet, Materialstandard ASTM xxx.
- Druckstufen: (d. h. Klasse 150, 300, 400, 600, 900, 1500 oder 2500)
- Konformität: ASME B16.5 oder anderer B16-Standard.
- Temperatur: Wenn eine Temperatur vermerkt ist, geben Sie die entsprechende Druckstufe an.
- Größe: NPS
- Ringverbindungsflansche: Müssen mit dem Buchstaben R und der Ringnutnummer gekennzeichnet sein.
- Kennzeichnung mehrerer Materialien: Falls mehrere Materialien verwendet werden.
Materialien
- ASTM A105 für geschmiedeten Kohlenstoffstahlflansch
- ASTM A350 für geschmiedeten Kohlenstoffstahl, Flansch aus niedrig legiertem Stahl
- ASTM A182 für Flansche aus legiertem Stahl und Edelstahlflansche
- ASTM A216 zum Gießen von Kohlenstoffstahlflanschen
- ASTM A352, ASTM A217
- ASTM A515 Gr 70, 65 für Plattenflansch
- ASTM A516 Gr 70, 65 für Flansche aus Kohlenstoff- und niedriglegierten Stahlplatten
- ASTM A203, A204
- ASTM A387 Gr 11, 22, 91 CL 2 für Flansche aus legiertem Stahl
- ASTM A240 Grade 304/L, 316/L für Edelstahlplattenflansch
ABMESSUNGEN
Rohrflansche und Flanschverbindungen der Klasse 150

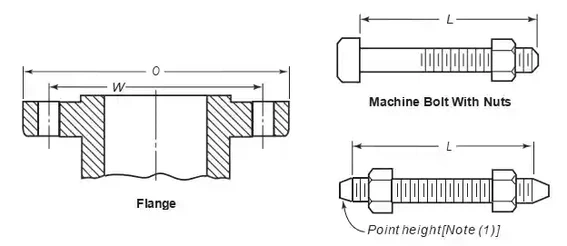

Schablonen zum Bohren von Flanschen der Klasse 150
|
NPS |
Außendurchmesser,O |
Bohren (2), (3) |
Länge von Schrauben, L (4) |
|||||
|
Zucht Schrauben (1) |
Maschine Schrauben |
|||||||
|
Durchmesser von Bolzen Kreis, W |
Durchmesser von Bolzen Löcher, In. |
Nummer von Schrauben |
Durchmesser von Bolzen, In. |
1.5-mm Erzogen Gesicht |
Ring Gemeinsam |
1.5-mm Erzogen Gesicht |
||
|
1∕2 |
89 |
60.5 |
5∕8 |
4 |
1∕2 |
55 |
… |
50 |
|
3∕4 |
99 |
69.8 |
5∕8 |
4 |
1∕2 |
65 |
… |
50 |
|
1 |
108 |
79.2 |
5∕8 |
4 |
1∕2 |
65 |
75 |
55 |
|
1 1∕4 |
117 |
88.9 |
5∕8 |
4 |
1∕2 |
70 |
85 |
55 |
|
1 1∕2 |
127 |
98.6 |
5∕8 |
4 |
1∕2 |
70 |
85 |
65 |
|
2 |
152 |
120.6 |
3∕4 |
4 |
5∕8 |
85 |
95 |
70 |
|
2 1∕2 |
178 |
139.7 |
3∕4 |
4 |
5∕8 |
90 |
100 |
75 |
|
3 |
190 |
152.4 |
3∕4 |
4 |
5∕8 |
90 |
100 |
75 |
|
3 1∕2 |
216 |
177.8 |
3∕4 |
8 |
5∕8 |
90 |
100 |
75 |
|
4 |
229 |
190.5 |
3∕4 |
8 |
5∕8 |
90 |
100 |
75 |
|
5 |
254 |
215.9 |
7∕8 |
8 |
3∕4 |
95 |
110 |
85 |
|
6 |
279 |
241.3 |
7∕8 |
8 |
3∕4 |
100 |
115 |
85 |
|
8 |
343 |
298.4 |
7∕8 |
8 |
3∕4 |
110 |
120 |
90 |
|
10 |
406 |
362.0 |
1 |
12 |
7∕8 |
115 |
125 |
100 |
|
12 |
483 |
431.8 |
1 |
12 |
7∕8 |
120 |
135 |
100 |
|
14 |
533 |
476.2 |
1 1∕8 |
12 |
1 |
135 |
145 |
115 |
|
16 |
597 |
539.8 |
1 1∕8 |
16 |
1 |
135 |
145 |
115 |
|
18 |
635 |
577.8 |
1 1∕4 |
16 |
1 1∕8 |
145 |
160 |
125 |
|
20 |
698 |
635.0 |
1 1∕4 |
20 |
1 1∕8 |
160 |
170 |
140 |
|
22 |
749 |
692.2 |
1 3∕8 |
20 |
1 1∕4 |
170 |
185 |
150 |
|
24 |
813 |
749.3 |
1 3∕8 |
20 |
1 1∕4 |
170 |
185 |
150 |
HINWEISE:
(a) Die Abmessungen sind in Millimetern angegeben
(1) Die Länge des Stehbolzens beinhaltet nicht die Höhe der Punkte.
(2) Für Flanschschraubenlöcher.
(3) Für punktgenaue Planbearbeitung.
(4) Schraubenlängen, die nicht in der Tabelle aufgeführt sind, können gemäß dem nicht verbindlichen Anhang C bestimmt werden.

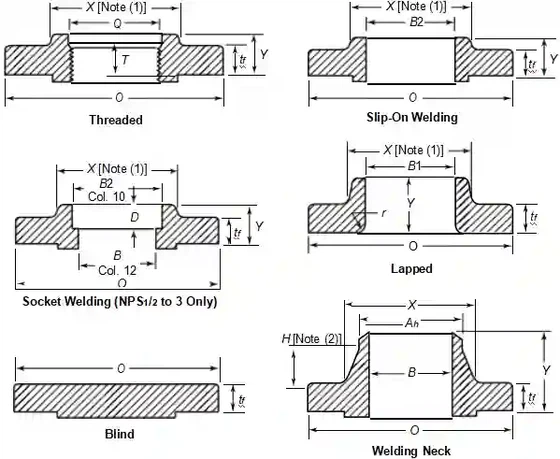

ASME B16.5 Abmessungen von Flanschen der Klasse 150
| NPS | Außendurchmesser des Flansches, O | Mindestdicke des Flansches,tf (3)–(5) | Mindestdicke der Überlappungsverbindung, tf | Durchmesser der Nabe, X | Nabendurchmesser WN, Ah (6) | Mit Gewinde/ SW/SO, Y | Geläppt, Y | Schweißhals, Y | Min. Gewindelänge mit Gewinde,T (7) | Mindestens SW/SO, B2 | Mindestens überrundet, B1 | SW/SO, B (8) | Eckenradius, r | Tiefe des Sockels, D |
| 1∕2 | 89 | 9.7 | 11.2 | 30 | 21.3 | 14 | 16 | 46 | 16 | 22.4 | 22.9 | 15.7 | 3 | 10 |
| 3∕4 | 99 | 11.2 | 12.7 | 38 | 26.7 | 14 | 16 | 51 | 16 | 27.7 | 28.2 | 20.8 | 3 | 11 |
| 1 | 108 | 12.7 | 14.2 | 49 | 33.5 | 16 | 18 | 54 | 18 | 34.5 | 35.1 | 26.7 | 3 | 13 |
| 11∕4 | 117 | 14.2 | 15.7 | 59 | 42.2 | 19 | 21 | 56 | 21 | 43.2 | 43.7 | 35.1 | 5 | 14 |
| 11∕2 | 127 | 15.9 | 17.5 | 65 | 48.3 | 21 | 22 | 60 | 22 | 49.5 | 50 | 40.9 | 6 | 16 |
| 2 | 152 | 17.5 | 19 | 78 | 60.5 | 24 | 25 | 62 | 25 | 61.9 | 62.5 | 52.6 | 8 | 18 |
| 21∕2 | 178 | 20.6 | 22.4 | 90 | 73.2 | 27 | 28 | 68 | 28 | 74.7 | 75.4 | 62.7 | 8 | 19 |
| 3 | 190 | 22.4 | 23.9 | 108 | 88.9 | 28 | 30 | 68 | 30 | 90.7 | 91.4 | 78 | 10 | 21 |
| 31∕2 | 216 | 22.4 | 23.9 | 122 | 101.6 | 30 | 32 | 70 | 32 | 103.4 | 104.1 | 90.2 | 10 | … |
| 4 | 229 | 22.4 | 23.9 | 135 | 114.3 | 32 | 33 | 75 | 33 | 116.1 | 116.8 | 102.4 | 11 | … |
| 5 | 254 | 22.4 | 23.9 | 164 | 141.2 | 35 | 37 | 87 | 37 | 143.8 | 144.5 | 128.3 | 11 | … |
| 6 | 279 | 23.9 | 25.4 | 192 | 168.4 | 38 | 40 | 87 | 40 | 170.7 | 171.4 | 154.2 | 13 | … |
| 8 | 343 | 26.9 | 28.4 | 246 | 219.2 | 43 | 44 | 100 | 44 | 221.5 | 222.2 | 202.7 | 13 | … |
| 10 | 406 | 28.4 | 30.2 | 305 | 273 | 48 | 49 | 100 | 49 | 276.4 | 277.4 | 254.5 | 13 | … |
| 12 | 483 | 30.2 | 31.8 | 365 | 323.8 | 54 | 56 | 113 | 56 | 327.2 | 328.2 | 304.8 | 13 | … |
| 14 | 533 | 33.3 | 35.1 | 400 | 355.6 | 56 | 79 | 125 | 57 | 359.2 | 360.2 | (9) | 13 | … |
| 16 | 597 | 35.1 | 36.6 | 457 | 406.4 | 62 | 87 | 125 | 64 | 410.5 | 411.2 | (9) | 13 | … |
| 18 | 635 | 38.1 | 39.6 | 505 | 457.2 | 67 | 97 | 138 | 68 | 461.8 | 462.3 | (9) | 13 | … |
| 20 | 698 | 41.1 | 42.9 | 559 | 508 | 71 | 103 | 143 | 73 | 513.1 | 514.4 | (9) | 13 | … |
| 22 | 749 | 44.4 | 46 | 610 | 558.8 | 78 | 108 | 148 | … | 564.4 | 565.2 | (9) | 13 | … |
| 24 | 813 | 46 | 47.8 | 663 | 609.6 | 81 | 111 | 151 | 83 | 616 | 616 | (9) | 13 | … |
HINWEISE:
Die Abmessungen sind in Millimetern angegeben.
(1) Dieses Maß gilt für das große Ende der Nabe, das gerade oder konisch sein kann. Die Konizität darf 7 Grad an Gewinde-, Aufsteck-, Muffen- und geläppten Flanschen nicht überschreiten. Dieses Maß ist definiert als der Durchmesser am Schnittpunkt zwischen dem Nabenkegel und der Rückseite des Flansches.
(2) Die minimale Nabenhöhe,H, soll 2(Y-tf)/3.
(3) Die Mindestdicke dieser losen Flansche in den Größen NPS 31∕2 und kleiner ist etwas größer als die Dicke der Flansche an Fittings, Tabelle 9, die durch einen integralen Guss mit dem Fittingkörper verstärkt werden.
(4) Diese Flansche können mit einer flachen Fläche geliefert werden. Das flache Gesicht ist vielleicht entweder das volletf Maß der Dicke plus 2 mm orthetf Abmessungsdicke ohne Höhe der erhöhten Fläche.
(5) Die abgebildeten Flanschabmessungen gelten für eine normal versehene 1,5-mm-Hohlfläche (außer geläppt); Anforderungen an andere Verkleidungen finden Sie in Abbildung 6.
(6) Zum Anschweißen der Endfase.
(7) Für Gewinde von Gewindeflanschen.
(8) Die Abmessungen in Spalte 13 entsprechen den Rohrinnendurchmessern gemäß ASME B36.10M für Standardwandrohre. Die Dicke der Standardwand ist die gleiche wie bei Schedule 40 in den Größen NPS 10 und kleiner. Es gelten die Toleranzen in Para. 7.5.2. Diese Bohrungsgrößen werden bereitgestellt, sofern der Käufer nichts anderes angibt.
(9) Vom Käufer anzugeben.
Rohrflansche und Flanschverbindungen der Klasse 300
Vorlagen für Bohren Klasse 300 Flansche
|
Nominell Rohr Größe, NPS |
Draußen Durchmesser von Flansch, O |
Bohren (2), (3) |
Länge von Schrauben, L (4) |
|||||
|
Zucht Schrauben (1) |
Maschine Schrauben |
|||||||
|
Durchmesser von Bolzen Kreis, W |
Durchmesser von Bolzen Löcher, In. |
Nummer von Schrauben |
Durchmesser von Bolzen, In. |
1.5-mm Erzogen Gesicht |
Ring Gemeinsam |
1.5-mm Erzogen Gesicht |
||
|
1∕2 |
95 |
66.5 |
5∕8 |
4 |
1∕2 |
65 |
75 |
55 |
|
3∕4 |
117 |
82.6 |
3∕4 |
4 |
5∕8 |
75 |
90 |
65 |
|
1 |
124 |
88.9 |
3∕4 |
4 |
5∕8 |
75 |
90 |
65 |
|
1 1∕4 |
133 |
98.6 |
3∕4 |
4 |
5∕8 |
85 |
95 |
70 |
|
1 1∕2 |
155 |
114.3 |
7∕8 |
4 |
3∕4 |
90 |
100 |
75 |
|
2 |
165 |
127.0 |
3∕4 |
8 |
5∕8 |
90 |
100 |
75 |
|
2 1∕2 |
190 |
149.4 |
7∕8 |
8 |
3∕4 |
100 |
115 |
85 |
|
3 |
210 |
168.1 |
7∕8 |
8 |
3∕4 |
110 |
120 |
90 |
|
3 1∕2 |
229 |
184.2 |
7∕8 |
8 |
3∕4 |
110 |
125 |
95 |
|
4 |
254 |
200.2 |
7∕8 |
8 |
3∕4 |
115 |
125 |
95 |
|
5 |
279 |
235.0 |
7∕8 |
8 |
3∕4 |
120 |
135 |
110 |
|
6 |
318 |
269.7 |
7∕8 |
12 |
3∕4 |
120 |
140 |
110 |
|
8 |
381 |
330.2 |
1 |
12 |
7∕8 |
140 |
150 |
120 |
|
10 |
444 |
387.4 |
1 1∕8 |
16 |
1 |
160 |
170 |
140 |
|
12 |
521 |
450.8 |
1 1∕4 |
16 |
1 1∕8 |
170 |
185 |
145 |
|
14 |
584 |
514.4 |
1 1∕4 |
20 |
1 1∕8 |
180 |
190 |
160 |
|
16 |
648 |
571.5 |
1 3∕8 |
20 |
1 1∕4 |
190 |
205 |
165 |
|
18 |
711 |
628.6 |
1 3∕8 |
24 |
1 1∕4 |
195 |
210 |
170 |
|
20 |
775 |
685.8 |
1 3∕8 |
24 |
1 1∕4 |
205 |
220 |
185 |
|
22 |
838 |
743.0 |
1 5∕8 |
24 |
1 1∕2 |
230 |
255 |
205 |
|
24 |
914 |
812.8 |
1 5∕8 |
24 |
1 1∕2 |
230 |
255 |
205 |
HINWEISE:
Die Abmessungen sind in Millimetern angegeben.
(1) Die Länge des Stehbolzens beinhaltet nicht die Höhe der Punkte.
(2) Für Flanschschraubenlöcher.
(3) Für punktgenaue Planbearbeitung.
(4) Schraubenlängen, die nicht in der Tabelle aufgeführt sind, können gemäß dem nicht verbindlichen Anhang C bestimmt werden.
ASME B16.5 Abmessungen der Klasse 300Flansche
| NPS | Außendurchmesser des Flansches, O | Mindestdicke des Flansches,tf (3)–(5) | Mindestdicke der Überlappungsverbindung, tf | Durchmesser der Nabe, X | Nabendurchmesser WN, Ah (5) | Mit Gewinde/ SW/SO, Y | Geläppt, Y | Schweißhals, Y | Min. Gewindelänge mit Gewinde, T (6) | Mindestens SW/SO, B2 | Mindestens überrundet, B1 | SW/SO, B (7) | Eckenradius, r | Minimale Gegenbohrung ThreadedQ | Tiefe des Sockels, D |
| 1∕2 | 95 | 12.7 | 14.2 | 38 | 21.3 | 21 | 22 | 51 | 16 | 22.4 | 22.9 | 15.7 | 3 | 23.6 | 10 |
| 3∕4 | 117 | 14.2 | 15.7 | 48 | 26.7 | 24 | 25 | 56 | 16 | 27.7 | 28.2 | 20.8 | 3 | 29 | 11 |
| 1 | 124 | 15.7 | 17.5 | 54 | 33.5 | 25 | 27 | 60 | 18 | 34.5 | 35.1 | 26.7 | 3 | 35.8 | 13 |
| 11∕4 | 133 | 17.5 | 19 | 64 | 42.2 | 25 | 27 | 64 | 21 | 43.2 | 43.7 | 35.1 | 5 | 44.4 | 14 |
| 11∕2 | 155 | 19 | 20.6 | 70 | 48.3 | 29 | 30 | 67 | 22 | 49.5 | 50 | 40.9 | 6 | 50.3 | 16 |
| 2 | 165 | 20.6 | 22.4 | 84 | 60.5 | 32 | 33 | 68 | 28 | 62 | 62.5 | 52.6 | 8 | 63.5 | 17 |
| 21∕2 | 190 | 23.9 | 25.4 | 100 | 73.2 | 37 | 38 | 75 | 32 | 74.7 | 75.4 | 62.7 | 8 | 76.2 | 19 |
| 3 | 210 | 26.9 | 28.4 | 117 | 88.9 | 41 | 43 | 78 | 32 | 90.7 | 91.4 | 78 | 10 | 92.2 | 21 |
| 31∕2 | 229 | 28.4 | 30.2 | 133 | 101.6 | 43 | 44 | 80 | 37 | 103.4 | 104.1 | 90.2 | 10 | 104.9 | … |
| 4 | 254 | 30.2 | 31.8 | 146 | 114.3 | 46 | 48 | 84 | 37 | 116.1 | 116.8 | 102.4 | 11 | 117.6 | … |
| 5 | 279 | 33.3 | 35.1 | 178 | 141.2 | 49 | 51 | 97 | 43 | 143.8 | 144.5 | 128.3 | 11 | 144.5 | … |
| 6 | 318 | 35.1 | 36.6 | 206 | 168.4 | 51 | 52 | 97 | 46 | 170.7 | 171.4 | 154.2 | 13 | 171.4 | … |
| 8 | 381 | 39.6 | 41.1 | 260 | 219.2 | 60 | 62 | 110 | 51 | 221.5 | 222.2 | 202.7 | 13 | 222.2 | … |
| 10 | 444 | 46 | 47.8 | 321 | 273 | 65 | 95 | 116 | 56 | 276.4 | 277.4 | 254.5 | 13 | 276.4 | … |
| 12 | 521 | 49.3 | 50.8 | 375 | 323.8 | 72 | 102 | 129 | 60 | 327.2 | 328.2 | 304.8 | 13 | 328.7 | … |
| 14 | 584 | 52.3 | 53.8 | 425 | 355.6 | 75 | 111 | 141 | 64 | 359.2 | 360.2 | (8) | 13 | 360.4 | … |
| 16 | 648 | 55.6 | 57.2 | 483 | 406.4 | 81 | 121 | 145 | 68 | 410.5 | 411.2 | (8) | 13 | 411.2 | … |
| 18 | 711 | 58.7 | 60.5 | 533 | 457.2 | 87 | 130 | 157 | 70 | 461.8 | 462.3 | (8) | 13 | 462 | … |
| 20 | 775 | 62 | 63.5 | 587 | 508 | 94 | 140 | 161 | 73 | 513.1 | 514.4 | (8) | 13 | 512.8 | … |
| 22 | 838 | 65 | 66.5 | 641 | 558.8 | 100 | 145 | 164 | … | 564.4 | 565.2 | (8) | 13 | … | … |
| 24 | 914 | 68.3 | 68.8 | 702 | 609.6 | 105 | 152 | 167 | 83 | 616 | 616 | (8) | 13 | 614.4 | … |
HINWEISE:
Die Abmessungen sind in Millimetern angegeben.
(1) Dieses Maß gilt für das große Ende der Nabe, das gerade oder konisch sein kann. Die Verjüngung darf 7 Grad an Gewinde-, Aufsteck-, Muffen- und geläppten Flanschen nicht überschreiten. Dieses Maß ist definiert als der Durchmesser am Schnittpunkt zwischen Nabenkegel und Rückseite des Flansches.
(2) Die minimale Nabenhöhe,H, soll 2(Y-tf)/3.
(3) Diese Flansche können mit einer flachen Fläche geliefert werden. Das flache Gesicht ist vielleicht entweder das volletf Abmessung Dicke plus 1,5 mm orthetf Abmessungsdicke ohne Höhe der erhöhten Fläche.
(4) Die abgebildeten Flanschabmessungen gelten für eine normal versehene 1,5-mm-Hohlfläche (außer geläppt); für Anforderungen anderer Verkleidungen.
(5) Zum Anschweißen der Endfase.
(6) Für Gewinde von Gewindeflanschen.
(7) Die Abmessungen in Spalte 13 entsprechen den Rohrinnendurchmessern gemäß ASMEB36.10M für Standardwandrohre. Die Standardwandabmessungen entsprechen denen von Schedule 40 in den Größen NPS 10 und kleiner. Toleranzen. Diese Bohrungsgrößen werden bereitgestellt, sofern der Käufer nichts anderes angibt.
(8) Vom Käufer anzugeben.
Vorlagen zum Bohren von Rohrflanschen der Klasse 400
HINWEISE:
Die Abmessungen sind in Millimetern angegeben
(1) Die Länge des Stehbolzens beinhaltet nicht die Höhe der Punkte.
(2) Für Flanschschraubenlöcher.
(3) Für punktgenaue Planbearbeitung.
(4) Schraubenlängen, die nicht in der Tabelle aufgeführt sind, können gemäß dem nicht verbindlichen Anhang C bestimmt werden.
(5) Verwenden Sie in dieser Größe Abmessungen der Klasse 600.
ASME B16.5 Abmessungen von Klasse 400 Flansche
| NPS | Außendurchmesser des Flansches, O | Mindestdicke der Überlappungsverbindung, tf | Durchmesser der Nabe, X | Nabendurchmesser WN, Ah (3) | Mit Gewinde/ SO, Y | Geläppt, Y | Schweißhals, Y | Min. Gewindelänge mit Gewinde,T (4) | Mindestens SO, B2 | Mindestens überrundet, B1 | WN, B | Eckenradius, r | Minimale Gegenbohrung ThreadedQ |
| 1∕2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 3∕4 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 1 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 11∕4 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 11∕2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 21∕2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 3 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 31∕2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 4 | 254 | 35.1 | 146 | 114.3 | 51 | 51 | 89 | 37 | 116.1 | 116.8 | (6) | 11 | 117.6 |
| 5 | 279 | 38.1 | 178 | 141.2 | 54 | 54 | 102 | 43 | 143.8 | 144.5 | (6) | 11 | 144.5 |
| 6 | 318 | 41.1 | 206 | 168.4 | 57 | 57 | 103 | 46 | 170.7 | 171.4 | (6) | 13 | 171.4 |
| 8 | 381 | 47.8 | 260 | 219.2 | 68 | 68 | 117 | 51 | 221.5 | 222.2 | (6) | 13 | 222.2 |
| 10 | 444 | 53.8 | 321 | 273 | 73 | 102 | 124 | 56 | 276.4 | 277.4 | (6) | 13 | 276.4 |
| 12 | 521 | 57.2 | 375 | 323.8 | 79 | 108 | 137 | 60 | 327.2 | 328.2 | (6) | 13 | 328.7 |
| 14 | 584 | 60.5 | 425 | 355.6 | 84 | 117 | 149 | 64 | 359.2 | 360.2 | (6) | 13 | 360.4 |
| 16 | 648 | 63.5 | 483 | 406.4 | 94 | 127 | 152 | 68 | 410.5 | 411.2 | (6) | 13 | 411.2 |
| 18 | 711 | 66.5 | 533 | 457.2 | 99 | 137 | 165 | 70 | 461.8 | 462.3 | (6) | 13 | 462 |
| 20 | 775 | 69.8 | 587 | 508 | 102 | 146 | 168 | 73 | 513.1 | 514.4 | (6) | 13 | 512.8 |
| 22 | 838 | 73.2 | 641 | 558.8 | 108 | 152 | 171 | … | 564.4 | 565.2 | (6) | 13 | … |
| 24 | 914 | 76.2 | 702 | 609.6 | 114 | 159 | 175 | 83 | 616.0 | 616.0 | (6) | 13 | 614.4 |
HINWEISE:
(a) Die Abmessungen sind in Millimetern angegeben
(1) Dieses Maß gilt für das große Ende der Nabe, das gerade oder konisch sein kann. Die Verjüngung darf 7 Grad an Gewinde-, Aufsteck-, Muffen- und geläppten Flanschen nicht überschreiten. Dieses Maß ist definiert als der Durchmesser am Schnittpunkt zwischen Nabenkegel und Rückseite des Flansches.
(2) Die minimale Nabenhöhe,H, soll 2(Y-tf)/3.
(3) Zum Anschweißen der Endfase.
(4) Für Gewinde von Gewindeflanschen.
(5) Verwenden Sie in dieser Größe Abmessungen der Klasse 600.
(6) Vom Käufer anzugeben.
Vorlagen für Bohren Klasse 600 Rohr Flansche Und Mit Flansch FitDinge
|
Nominell Rohr Größe, NPS |
Draußen Durchmesser von Flansch, O |
Bohren (2), (3) |
Länge von Schrauben, L (1), (4) |
|||||
|
Durchmesser von Bolzen Kreis, W |
Durchmesser von Bolzen Löcher, In. |
Nummer von Schrauben |
Durchmesser von Bolzen, In. |
6.4-mm Erzogen Gesicht |
Männlich Und Weiblich/ Zunge Und Rille |
Ring Gemeinsam |
||
|
1∕2 |
95 |
66.5 |
5∕8 |
4 |
1∕2 |
75 |
70 |
75 |
|
3∕4 |
117 |
82.6 |
3∕4 |
4 |
5∕8 |
90 |
85 |
90 |
|
1 |
124 |
88.9 |
3∕4 |
4 |
5∕8 |
90 |
85 |
90 |
|
1 1∕4 |
133 |
98.6 |
3∕4 |
4 |
5∕8 |
95 |
90 |
95 |
|
1 1∕2 |
155 |
114.3 |
7∕8 |
4 |
3∕4 |
110 |
100 |
110 |
|
2 |
165 |
127.0 |
3∕4 |
8 |
5∕8 |
110 |
100 |
110 |
|
2 1∕2 |
190 |
149.4 |
7∕8 |
8 |
3∕4 |
120 |
115 |
120 |
|
3 |
210 |
168.1 |
7∕8 |
8 |
3∕4 |
125 |
120 |
125 |
|
3 1∕2 |
229 |
184.2 |
1 |
8 |
7∕8 |
140 |
135 |
140 |
|
4 |
273 |
215.9 |
1 |
8 |
7∕8 |
145 |
140 |
145 |
|
5 |
330 |
266.7 |
1 1∕8 |
8 |
1 |
165 |
160 |
165 |
|
6 |
356 |
292.1 |
1 1∕8 |
12 |
1 |
170 |
165 |
170 |
|
8 |
419 |
349.2 |
1 1∕4 |
12 |
1 1∕8 |
190 |
185 |
195 |
|
10 |
508 |
431.8 |
1 3∕8 |
16 |
1 1∕4 |
215 |
210 |
215 |
|
12 |
559 |
489.0 |
1 3∕8 |
20 |
1 1∕4 |
220 |
215 |
220 |
|
14 |
603 |
527.0 |
1 1∕2 |
20 |
1 3∕8 |
235 |
230 |
235 |
|
16 |
686 |
603.2 |
1 5∕8 |
20 |
1 1∕2 |
255 |
250 |
255 |
|
18 |
743 |
654.0 |
1 3∕4 |
20 |
1 5∕8 |
275 |
265 |
275 |
|
20 |
813 |
723.9 |
1 3∕4 |
24 |
1 5∕8 |
285 |
280 |
290 |
|
22 |
870 |
777.7 |
1 7∕8 |
24 |
1 3∕4 |
305 |
… |
310 |
|
24 |
940 |
838.2 |
2 |
24 |
1 7∕8 |
330 |
325 |
335 |
HINWEISE:
(a) Die Abmessungen sind in Millimetern angegeben
(1) Die Länge des Stehbolzens beinhaltet nicht die Höhe der Punkte.
(2) Für Flanschschraubenlöcher.
(3) Für punktgenaue Planbearbeitung.
(4) Schraubenlängen, die nicht in der Tabelle aufgeführt sind, können dem nicht verbindlichen Anhang C entsprechen.
ASME B16.5 Abmessungen von Klasse 600 Flansche
| NPS | Außendurchmesser des Flansches, O | Mindestdicke des Flansches,tf | Durchmesser der Nabe, X | Nabendurchmesser WN, Ah (3) | Mit Gewinde/ SW/SO, Y | Geläppt, Y | Schweißhals, Y | Min. Gewindelänge mit Gewinde,T (4) | Mindestens SW/SO, B2 | Mindestens überrundet, B1 | SW/SO, B | Eckenradius, r | Minimale Gegenbohrung ThreadedQ | Tiefe des Sockels, D |
| 1∕2 | 95 | 14.2 | 38 | 21.3 | 22 | 22 | 52 | 16 | 22.4 | 22.9 | (5) | 3 | 23.6 | 10 |
| 3∕4 | 117 | 15.7 | 48 | 26.7 | 25 | 25 | 57 | 16 | 27.7 | 28.2 | (5) | 3 | 29 | 11 |
| 1 | 124 | 17.5 | 54 | 33.5 | 27 | 27 | 62 | 18 | 34.5 | 35.1 | (5) | 3 | 35.8 | 13 |
| 11∕4 | 133 | 20.6 | 64 | 42.2 | 28 | 28 | 67 | 21 | 43.2 | 43.7 | (5) | 5 | 44.4 | 14 |
| 11∕2 | 155 | 22.4 | 70 | 48.3 | 32 | 32 | 70 | 22 | 49.5 | 50 | (5) | 6 | 50.5 | 16 |
| 2 | 165 | 25.4 | 84 | 60.5 | 37 | 37 | 73 | 28 | 62 | 62.5 | (5) | 8 | 63.5 | 18 |
| 21∕2 | 190 | 28.4 | 100 | 73.2 | 41 | 41 | 79 | 32 | 74.7 | 75.4 | (5) | 8 | 76.2 | 19 |
| 3 | 210 | 31.8 | 117 | 88.9 | 46 | 46 | 83 | 35 | 90.7 | 91.4 | (5) | 10 | 92.2 | 21 |
| 31∕2 | 229 | 35.1 | 133 | 101.6 | 49 | 49 | 86 | 40 | 103.4 | 104.1 | (5) | 10 | 104.9 | … |
| 4 | 273 | 38.1 | 152 | 114.3 | 54 | 54 | 102 | 41 | 116.1 | 116.8 | (5) | 11 | 117.6 | … |
| 5 | 330 | 44.4 | 189 | 141.2 | 60 | 60 | 114 | 48 | 143.8 | 144.5 | (5) | 11 | 144.5 | … |
| 6 | 356 | 47.8 | 222 | 168.4 | 67 | 67 | 117 | 51 | 170.7 | 171.4 | (5) | 13 | 171.4 | … |
| 8 | 419 | 55.6 | 273 | 219.2 | 76 | 76 | 133 | 57 | 221.5 | 222.2 | (5) | 13 | 222.2 | … |
| 10 | 508 | 63.5 | 343 | 273 | 86 | 111 | 152 | 65 | 276.2 | 277.4 | (5) | 13 | 276.4 | … |
| 12 | 559 | 66.5 | 400 | 323.8 | 92 | 117 | 155 | 70 | 327 | 328.2 | (5) | 13 | 328.7 | … |
| 14 | 603 | 69.8 | 432 | 355.6 | 94 | 127 | 165 | 73 | 359.2 | 360.2 | (5) | 13 | 360.4 | … |
| 16 | 686 | 76.2 | 495 | 406.4 | 106 | 140 | 178 | 78 | 410.5 | 411.2 | (5) | 13 | 411.2 | … |
| 18 | 743 | 82.6 | 546 | 457.2 | 117 | 152 | 184 | 79 | 461.8 | 462.3 | (5) | 13 | 462 | … |
| 20 | 813 | 88.9 | 610 | 508 | 127 | 165 | 190 | 83 | 513.1 | 514.4 | (5) | 13 | 512.8 | … |
| 22 | 870 | 95.2 | 663 | 558.8 | 133 | 175 | 197 | … | 564.4 | 565.2 | (5) | 13 | … | … |
| 24 | 940 | 101.6 | 718 | 609.6 | 140 | 184 | 203 | 92 | 616 | 616 | (5) | 13 | 614.4 | … |
ALLGEMEINE HINWEISE:
(a) Die Abmessungen sind in Millimetern angegeben.
(1) Dieses Maß gilt für das große Ende der Nabe, das gerade oder konisch sein kann. Die Verjüngung darf 7 Grad an Gewinde-, Aufsteck-, Muffen- und geläppten Flanschen nicht überschreiten. Dieses Maß ist definiert als der Durchmesser am Schnittpunkt zwischen Nabenkegel und Rückseite des Flansches.
(2) Die minimale Nabenhöhe,H, soll 2(Y-tf)/3.
(3) Zum Anschweißen der Endfase.
(4) Für Gewinde von Gewindeflanschen.
(5) Vom Käufer anzugeben
Vorlagen für Bohren Klasse 900 Rohr Flansche Und Mit Flansch FitDinge
|
Nominell Rohr Größe, NPS |
Draußen Durchmesser von Flansch, O |
Bohren (2), (3) |
Länge von Schrauben, L (1), (4) |
|||||
|
Durchmesser von Bolzen Kreis, W |
Durchmesser von Bolzen Löcher, In. |
Nummer von Schrauben |
Durchmesser von Bolzen, In. |
6.4-mm Erzogen Gesicht |
Männlich Und Weiblich/ Zunge Und Rille |
Ring Gemeinsam |
||
|
1∕2 |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
|
3∕4 |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
|
1 |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
|
1 1∕4 |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
|
1 1∕2 |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
|
2 |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
|
2 1∕2 |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
|
3 |
241 |
190.5 |
1 |
8 |
7∕8 |
145 |
140 |
145 |
|
4 |
292 |
235.0 |
1 1∕4 |
8 |
1 1∕8 |
170 |
165 |
170 |
|
5 |
349 |
279.4 |
1 3∕8 |
8 |
1 1∕4 |
190 |
185 |
190 |
|
6 |
381 |
317.5 |
1 1∕4 |
12 |
1 1∕8 |
190 |
185 |
195 |
|
8 |
470 |
393.7 |
1 1∕2 |
12 |
1 3∕8 |
220 |
215 |
220 |
|
10 |
546 |
469.9 |
1 1∕2 |
16 |
1 3∕8 |
235 |
230 |
235 |
|
12 |
610 |
533.4 |
1 1∕2 |
20 |
1 3∕8 |
255 |
250 |
255 |
|
14 |
641 |
558.8 |
1 5∕8 |
20 |
1 1∕2 |
275 |
265 |
280 |
|
16 |
705 |
616.0 |
1 3∕4 |
20 |
1 5∕8 |
285 |
280 |
290 |
|
18 |
787 |
685.8 |
2 |
20 |
1 7∕8 |
325 |
320 |
335 |
|
20 |
857 |
749.3 |
2 1∕8 |
20 |
2 |
350 |
345 |
360 |
|
24 |
1,041 |
901.7 |
2 5∕8 |
20 |
2 1∕2 |
440 |
430 |
455 |
HINWEISE:
(a) Die Abmessungen sind in Millimetern angegeben
(1) Die Länge des Stehbolzens beinhaltet nicht die Höhe der Punkte.
(2) Für Flanschschraubenlöcher.
(3) Für punktgenaue Planbearbeitung.
(4) Schraubenlängen, die nicht in der Tabelle aufgeführt sind, können gemäß dem nicht verbindlichen Anhang C bestimmt werden.
(5) Verwenden Sie in dieser Größe Abmessungen der Klasse 1500.
ASME B16.5 Abmessungen von Klasse 900 Flansche
| NPS | Außendurchmesser des Flansches, O | Mindestdicke des Flansches,tf | Durchmesser der Nabe, X | Nabendurchmesser WN, Ah (3) | Mit Gewinde/SO, Y | Geläppt, Y | Schweißhals, Y | Min. Gewindelänge mit Gewinde,T (4) | Mindestens SO, B2 | Mindestens überrundet, B1 | WN, B | Eckenradius, r | Minimale Gegenbohrung ThreadedQ |
| 1∕2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 3∕4 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 1 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 11∕4 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 11∕2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 21∕2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 3 | 241 | 38.1 | 127 | 88.9 | 54 | 54 | 102 | 41 | 90.7 | 91.4 | (6) | 10 | 92.2 |
| 4 | 292 | 44.5 | 159 | 114.3 | 70 | 70 | 114 | 48 | 116.1 | 116.8 | (6) | 11 | 117.6 |
| 5 | 349 | 50.8 | 190 | 141.2 | 79 | 79 | 127 | 54 | 143.8 | 144.5 | (6) | 11 | 144.5 |
| 6 | 381 | 55.6 | 235 | 168.4 | 86 | 86 | 140 | 57 | 170.7 | 171.4 | (6) | 13 | 171.4 |
| 8 | 470 | 63.5 | 298 | 219.2 | 102 | 114 | 162 | 64 | 221.5 | 222.2 | (6) | 13 | 222.2 |
| 10 | 546 | 69.8 | 368 | 273 | 108 | 127 | 184 | 71 | 276.4 | 277.4 | (6) | 13 | 276.4 |
| 12 | 610 | 79.2 | 419 | 323.8 | 117 | 143 | 200 | 76 | 327.2 | 328.2 | (6) | 13 | 328.7 |
| 14 | 641 | 85.9 | 451 | 355.6 | 130 | 155 | 213 | 83 | 359.2 | 360.2 | (6) | 13 | 360.4 |
| 16 | 705 | 88.9 | 508 | 406.4 | 133 | 165 | 216 | 86 | 410.5 | 411.2 | (6) | 13 | 411.2 |
| 18 | 787 | 101.6 | 565 | 457.2 | 152 | 190 | 229 | 89 | 461.8 | 462.3 | (6) | 13 | 462 |
| 20 | 857 | 108 | 622 | 508 | 159 | 210 | 248 | 92 | 513.1 | 514.4 | (6) | 13 | 512.8 |
| 24 | 1041 | 139.7 | 749 | 609.6 | 203 | 267 | 292 | 102 | 616 | 616 | (6) | 13 | 614.4 |
HINWEISE:
Die Abmessungen sind in Millimetern angegeben.
(1) Dieses Maß gilt für das große Ende der Nabe, das gerade oder konisch sein kann. Die Verjüngung darf 7 Grad an Gewinde-, Aufsteck-, Muffen- und geläppten Flanschen nicht überschreiten. Dieses Maß ist definiert als der Durchmesser am Schnittpunkt zwischen Nabenkegel und Rückseite des Flansches.
(2) Die minimale Nabenhöhe,H, soll 2(Y-tf)/3.
(3) Zum Anschweißen der Endfase
(4) Für Gewinde von Gewindeflanschen
HINWEISE: (Fortsetzung)
(5) Verwenden Sie in dieser Größe Abmessungen der Klasse 1500.
(6) Vom Käufer anzugeben.
Vorlagen für Bohren Klasse 1500 Rohr Flansche
|
Nominell Rohr Größe, NPS |
Draußen Durchmesser von Flansch, O |
Bohren (2), (3) |
Länge von Schrauben, L (1), (4) |
|||||
|
Durchmesser von Bolzen Kreis, W |
Durchmesser von Bolt Löcher |
Anzahlr von In. Schrauben |
Durchmesser von Bolzen, In. |
6.4-mm Erzogen Gesicht |
Männlich Und Weiblich/ Zunge Und Rille |
Ring Gemeinsam |
||
|
1∕2 |
121 |
82.6 |
7∕8 |
4 |
3∕4 |
110 |
100 |
110 |
|
3∕4 |
130 |
88.9 |
7∕8 |
4 |
3∕4 |
115 |
110 |
115 |
|
1 |
149 |
101.6 |
1 |
4 |
7∕8 |
125 |
120 |
125 |
|
1 1∕4 |
159 |
111.1 |
1 |
4 |
7∕8 |
125 |
120 |
125 |
|
1 1∕2 |
178 |
124.0 |
1 1∕8 |
4 |
1 |
140 |
135 |
140 |
|
2 |
216 |
165.1 |
1 |
8 |
7∕8 |
145 |
140 |
145 |
|
2 1∕2 |
244 |
190.5 |
1 1∕8 |
8 |
1 |
160 |
150 |
160 |
|
3 |
267 |
203.2 |
1 1∕4 |
8 |
1 1∕8 |
180 |
170 |
180 |
|
4 |
311 |
241.3 |
1 3∕8 |
8 |
1 1∕4 |
195 |
190 |
195 |
|
5 |
375 |
292.1 |
1 5∕8 |
8 |
1 1∕2 |
250 |
240 |
250 |
|
6 |
394 |
317.5 |
1 1∕2 |
12 |
1 3∕8 |
260 |
255 |
265 |
|
8 |
483 |
393.7 |
1 3∕4 |
12 |
1 5∕8 |
290 |
285 |
300 |
|
10 |
584 |
482.6 |
2 |
12 |
1 7∕8 |
335 |
330 |
345 |
|
12 |
673 |
571.5 |
2 1∕8 |
16 |
2 |
375 |
370 |
385 |
|
14 |
749 |
635.0 |
2 3∕8 |
16 |
2 1∕4 |
405 |
400 |
425 |
|
16 |
826 |
704.8 |
2 5∕8 |
16 |
2 1∕2 |
445 |
440 |
470 |
|
18 |
914 |
774.7 |
2 7∕8 |
16 |
2 3∕4 |
495 |
490 |
525 |
|
20 |
984 |
831.8 |
3 1∕8 |
16 |
3 |
540 |
535 |
565 |
|
24 |
1 168 |
990.6 |
3 5∕8 |
16 |
3 1∕2 |
615 |
610 |
650 |
HINWEISE:
Die Abmessungen sind in Millimetern angegeben
(1) Die Länge des Stehbolzens beinhaltet nicht die Höhe der Punkte.
(2) Für Flanschschraubenlöcher.
(3) Für punktgenaue Planbearbeitung.
(4) Schraubenlängen, die nicht in der Tabelle aufgeführt sind, können gemäß dem nicht verbindlichen Anhang C bestimmt werden.
ASME B16.5 Abmessungen von Klasse 1500 Flansche
| NPS | Außendurchmesser des Flansches, O | Mindestdicke des Flansches,tf | Durchmesser der Nabe, X | Nabendurchmesser WN, Ah (3) | Mit Gewinde/ SW/SO, Y | Geläppt, Y | Schweißhals, Y | Min. Gewindelänge mit Gewinde,T (4) | Mindestens SW/SO, B2 | Mindestens überrundet, B1 | SW/SO, B | Eckenradius, r | Minimale Gegenbohrung ThreadedQ | Tiefe des Sockels, D |
| 1∕2 | 121 | 22.4 | 38 | 21.3 | 32 | 32 | 60 | 22 | 22.4 | 22.9 | (5) | 3 | 23.6 | 10 |
| 3∕4 | 130 | 25.4 | 44 | 26.7 | 35 | 35 | 70 | 25 | 27.7 | 28.2 | (5) | 3 | 29 | 11 |
| 1 | 149 | 28.4 | 52 | 33.5 | 41 | 41 | 73 | 28 | 34.5 | 35.4 | (5) | 3 | 35.8 | 13 |
| 11∕4 | 159 | 28.4 | 64 | 42.2 | 41 | 41 | 73 | 30 | 43.2 | 43.7 | (5) | 5 | 44.4 | 14 |
| 11∕2 | 178 | 31.8 | 70 | 48.3 | 44 | 44 | 83 | 32 | 49.5 | 50 | (5) | 6 | 50.5 | 16 |
| 2 | 216 | 38.1 | 105 | 60.5 | 57 | 57 | 102 | 38 | 62 | 62.5 | (5) | 8 | 63.5 | 18 |
| 21∕2 | 244 | 41.1 | 124 | 73.2 | 64 | 64 | 105 | 48 | 74.7 | 75.4 | (5) | 8 | 76.2 | 19 |
| 3 | 267 | 47.8 | 133 | 88.9 | … | 73 | 117 | … | … | 91.4 | (5) | 10 | … | … |
| 4 | 311 | 53.8 | 162 | 114.3 | … | 90 | 124 | … | … | 116.8 | (5) | 11 | … | … |
| 5 | 375 | 73.2 | 197 | 141.2 | … | 105 | 155 | … | … | 144.5 | (5) | 11 | … | … |
| 6 | 394 | 82.6 | 229 | 168.4 | … | 119 | 171 | … | … | 171.4 | (5) | 13 | … | … |
| 8 | 483 | 91.9 | 292 | 219.2 | … | 143 | 213 | … | … | 222.2 | (5) | 13 | … | … |
| 10 | 584 | 108 | 368 | 273 | … | 178 | 254 | … | … | 277.4 | (5) | 13 | … | … |
| 12 | 673 | 124 | 451 | 323.8 | … | 219 | 282 | … | … | 328.2 | (5) | 13 | … | … |
| 14 | 749 | 133.4 | 495 | 355.6 | … | 241 | 298 | … | … | 360.2 | (5) | 13 | … | … |
| 16 | 826 | 146 | 552 | 406.4 | … | 260 | 311 | … | … | 411.2 | (5) | 13 | … | … |
| 18 | 914 | 162.1 | 597 | 457.2 | … | 276 | 327 | … | … | 462.3 | (5) | 13 | … | … |
| 20 | 984 | 177.8 | 641 | 508 | … | 292 | 356 | … | … | 514.4 | (5) | 13 | … | … |
| 24 | 1 168 | 203.2 | 762 | 609.6 | … | 330 | 406 | … | … | 616 | (5) | 13 | … | … |
HINWEISE:
Die Abmessungen sind in Millimetern angegeben.
(1) Dieses Maß gilt für das große Ende der Nabe, das gerade oder konisch sein kann. Die Verjüngung darf 7 Grad an Gewinde-, Aufsteck-, Muffen- und geläppten Flanschen nicht überschreiten. Dieses Maß ist definiert als der Durchmesser am Schnittpunkt zwischen Nabenkegel und Rückseite des Flansches.
(2) Die minimale Nabenhöhe,H, soll 2(Y-tf)/3.
(3) Zum Anschweißen der Endfase.
(4) Für Gewinde von Gewindeflanschen.
(5) Vom Käufer anzugeben.
Vorlagen für Bohren Klasse 2500 Rohr Flansche
|
Nominell Rohr Größe, NPS |
Draußen Durchmesser von Flansch, O |
Bohren (2), (3) |
Länge von Schrauben, L (1), (4) |
|||||
|
Durchmesser von Bolzen Kreis, W |
Durchmesser von Bolt Löcher |
Nummer von In. Schrauben |
Durchmesser von Bolzen, In. |
6.4-mm Erzogen Gesicht |
Männlich Und Weiblich/ Zunge Und Rille |
Ring Gemeinsam |
||
|
1∕2 |
133 |
88.9 |
7∕8 |
4 |
3∕4 |
120 |
115 |
120 |
|
3∕4 |
140 |
95.2 |
7∕8 |
4 |
3∕4 |
125 |
120 |
125 |
|
1 |
159 |
108.0 |
1 |
4 |
7∕8 |
140 |
135 |
140 |
|
1 1∕4 |
184 |
130.0 |
1 1∕8 |
4 |
1 |
150 |
145 |
150 |
|
1 1∕2 |
203 |
146.0 |
1 1∕4 |
4 |
1 1∕8 |
170 |
165 |
170 |
|
2 |
235 |
171.4 |
1 1∕8 |
8 |
1 |
180 |
170 |
180 |
|
2 1∕2 |
267 |
196.8 |
1 1∕4 |
8 |
1 1∕8 |
195 |
190 |
205 |
|
3 |
305 |
228.6 |
1 3∕8 |
8 |
1 1∕4 |
220 |
215 |
230 |
|
4 |
356 |
273.0 |
1 5∕8 |
8 |
1 1∕2 |
255 |
250 |
260 |
|
5 |
419 |
323.8 |
1 7∕8 |
8 |
1 3∕4 |
300 |
290 |
310 |
|
6 |
483 |
368.3 |
2 1∕8 |
8 |
2 |
345 |
335 |
355 |
|
8 |
552 |
438.2 |
2 1∕8 |
12 |
2 |
380 |
375 |
395 |
|
10 |
673 |
539.8 |
2 5∕8 |
12 |
2 1∕2 |
490 |
485 |
510 |
|
12 |
762 |
619.3 |
2 7∕8 |
12 |
2 3∕4 |
540 |
535 |
560 |
HINWEISE:
Die Abmessungen sind in Millimetern angegeben
(1) Die Länge des Stehbolzens beinhaltet nicht die Höhe der Punkte.
(2) Für Flanschschraubenlöcher.
(3) Für punktgenaue Planbearbeitung.
(4) Schraubenlängen, die nicht in der Tabelle aufgeführt sind, können mit dem nicht verbindlichen Anhang C bestimmt werden.
ASME B16.5 Abmessungen von Klasse 2500 Flansche
| NPS | Außendurchmesser des Flansches, O | Mindestdicke des Flansches,tf | Durchmesser der Nabe, X | Nabendurchmesser WN, Ah (3) | Mit Gewinde, Y | Geläppt, Y | Schweißhals, Y | Min. Gewindelänge mit Gewinde,T (4) | Mindestens B1 | WN, B | Eckenradius, r | Minimale Gegenbohrung ThreadedQ |
| 1∕2 | 133 | 30.2 | 43 | 21.3 | 40 | 40 | 73 | 28 | 22.9 | (5) | 3 | 23.6 |
| 3∕4 | 140 | 31.8 | 51 | 26.7 | 43 | 43 | 79 | 32 | 28.2 | (5) | 3 | 29 |
| 1 | 159 | 35.1 | 57 | 33.5 | 48 | 48 | 89 | 35 | 35.1 | (5) | 3 | 35.8 |
| 11∕4 | 184 | 38.1 | 73 | 42.2 | 52 | 52 | 95 | 38 | 43.7 | (5) | 5 | 44.4 |
| 11∕2 | 203 | 44.4 | 79 | 48.3 | 60 | 60 | 111 | 44 | 50 | (5) | 6 | 50.5 |
| 2 | 235 | 50.8 | 95 | 60.5 | 70 | 70 | 127 | 51 | 62.5 | (5) | 8 | 63.5 |
| 21∕2 | 267 | 57.2 | 114 | 73.2 | 79 | 79 | 143 | 57 | 75.4 | (5) | 8 | 76.2 |
| 3 | 305 | 66.5 | 133 | 88.9 | … | 92 | 168 | … | 91.4 | (5) | 10 | … |
| 4 | 356 | 76.2 | 165 | 114.3 | … | 108 | 190 | … | 116.8 | (5) | 11 | … |
| 5 | 419 | 91.9 | 203 | 141.2 | … | 130 | 229 | … | 144.5 | (5) | 11 | … |
| 6 | 483 | 108 | 235 | 168.4 | … | 152 | 273 | … | 171.4 | (5) | 13 | … |
| 8 | 552 | 127 | 305 | 219.2 | … | 178 | 318 | … | 222.2 | (5) | 13 | … |
| 10 | 673 | 165.1 | 375 | 273 | … | 229 | 419 | … | 277.4 | (5) | 13 | … |
| 12 | 762 | 184.2 | 441 | 323.8 | … | 254 | 464 | … | 328.2 | (5) | 13 | … |
HINWEISE:
Die Abmessungen sind in Millimetern angegeben
(1) Dieses Maß gilt für das große Ende der Nabe, das gerade oder konisch sein kann. Die Konizität darf bei Gewinde- und geläppten Flanschen 7 Grad nicht überschreiten. Dieses Maß ist definiert als der Durchmesser am Schnittpunkt zwischen dem Nabenkegel und der Rückseite des Flansches.
(2) Die minimale Nabenhöhe,H, soll 2(Y-tf)/3.
(3) Zum Anschweißen der Endfase.
(4) Für Gewinde von Gewindeflanschen.
(5) Vom Käufer anzugeben.
FAQ:
1. Was ist der Unterschied zwischen ASME B16.5- und ASME B16.47-Flanschen?
ASME B16.5 deckt Flanschgrößen von 1/2" bis 24" NPS abASME B16.47ist speziell für Flansche mit großem -Durchmesser von 26 bis 60 Zoll geeignet.
2. Kann ich einen ASME B16.5-Flansch für den Hochdruck-Wasserstoffbetrieb verwenden?
Ja, aber die Materialauswahl ist entscheidend, um eine Wasserstoffversprödung zu vermeiden. Während ASME B16.5 die Abmessungen und Druckstufen definiert (Klasse 150-2500), müssen Sie kompatible Materialien wie ASTM A182 F316L oder Legierungen mit hohem Nickelgehalt wählen.
3. Was ist die maximale Druckstufe für einen Flansch der Klasse 150?
Ein weit verbreitetes Missverständnis ist, dass Klasse 150 150 PSI entspricht. In der Realität kann ein Flansch der Klasse 150 (z. B. A105-Kohlenstoffstahl) bei Umgebungstemperatur bis zu 285 PSI (19,6 bar) aushalten.
4. Wie berechne ich den Lochkreisdurchmesser für einen 8-Zoll-Flansch der Klasse 300?
Gemäß ASME B16.5 hat ein 8-Zoll-Flansch der Klasse 300 einen Lochkreisdurchmesser von 10,62 Zoll (270 mm) mit 12 Bolzenlöchern. Wir empfehlen, unsere aktualisierte B16.5 zu lesenAbmessungen der Klasse 300Diagramm.
5. Gibt es einen Unterschied zwischen „150 lb“- und „Class 150“-Flanschen?
Technisch gesehen ist „Klasse 150“ die korrekte Terminologie, die von ASME B16.5 verwendet wird. Während „150 lb“ ein branchenüblicher Slang ist.
6. Wie definiert ASME B16.5 „NPS“ und „DN“?
NPS (Nominal Pipe Size) ist die nordamerikanische Bezeichnung auf Zoll--Basis, während DN (Diameter Nominal) das metrische Äquivalent ist, das in ISO/DIN-Standards verwendet wird. NPS 2 entspricht beispielsweise DN 50. Der tatsächliche Außendurchmesser (OD) beträgt jedoch unabhängig von der verwendeten Bezeichnung immer noch 2,375 Zoll (60,3 mm).
7. Ist Edelstahl 316L für B16,5-Flansche besser als Duplex 2205?
Ja. Duplex 2205 bietet im Vergleich zu 316L eine nahezu doppelt so hohe Streckgrenze und eine überlegene Beständigkeit gegen Spannungsrisskorrosion (SCC). Der Preis von Duplex 2205 ist jedoch höher als der von 316L.
8. Was sind die häufigsten Ursachen für Flanschleckagen in Systemen der Klasse 600+?
Die drei häufigsten Ursachen sind ungleichmäßiges Schraubendrehmoment, falsche Dichtungsauswahl und Flanschfehlausrichtung. In Hochdruck-B16.5-Systemen (Klasse 600/900/1500) empfehlen wir die Verwendung von Spiraldichtungen mit Innenringen, um ein Knicken zu verhindern und sicherzustellen, dass ein kontrolliertes Drehmomentverfahren befolgt wird.
Referenzierte Standards
ASME B16.5- Rohrflansche und Flanschanschlüsse: NPS 1/2 bis NPS 24, metrisch/Zoll-Standard, B16.5 - 2025
Über Zhengzhou Huitong Pipeline Equipment Co., LTD.
HT PIPE ist ein bekannter-Händler und Exporteur. Wir sind ein Lieferant von Edelstahl-/Kohlenstoff-/Nickellegierungsmaterialien mit 15+ Exporterfahrung. Wir liefern nicht nur Rohre, Platten, Rundstäbe, sondern auch Rohrverbindungen, Flansche usw. Kontaktieren Sie uns für weitere Informationen und Preise kostenlos.
Autor: Chloe Pu (5 Jahre in der Edelstahl-, Nickellegierungs- und Kohlenstoffstahlindustrie)
Veröffentlicht: 28. April 2026 (Pekinger Zeit)
