Unterschied zwischen Ellenbogen und Biegung



Unterscheidungskriterium zwischen beiden ist der Biegeradius (R).

• Wenn R kleiner oder gleich 1,5D ist, spricht man von einem Ellbogen.
• Wenn R > 1,5D (üblicherweise 3D oder 5D), spricht man von einer Rohrbiegung.

R=Krümmungsradius; D=Außendurchmesser des Rohrs.



Besonderheit	Rohrbogen	Rohrbogen
Standards	ASME B16.9, B16.28	ASME B16.49, ISO 15590-1
Biegeradius (R)	1,0D (kurzer Radius) oder 1,5D (langer Radius)	Normalerweise größer oder gleich 3D (z. B. 3D, 5D, 10D usw.)
Herstellungsprozess	Schmieden, Gießen, Dornformen	Kaltbiegen, Warminduktionsbiegen
Strömungswiderstand	Höher (aufgrund der starken Richtungsänderung)	Niedriger (sanfter Übergang reduziert die Reibung)
Molchbarkeit	Begrenzt (nur bestimmte Ellbogen mit langem Radius)	Hervorragend (Standard für 3D-/5D-Bögen)
Wandverdünnung	Einheitlich (streng durch Standards kontrolliert)	Mögliche Ausdünnung am Außenbogen (Extrados)
Platzbedarf	Kompakt (ideal für enge Räume/Kufen)	Benötigt mehr Platz für die Installation
Verfügbarkeit	Hoch (Massen-produziert,-von der-Lagerware)	Niedriger (hauptsächlich individuell-angefertigt pro Projekt)

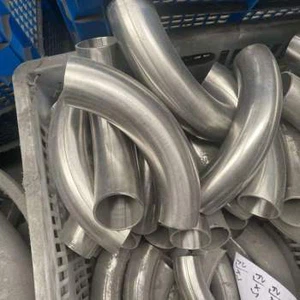

Was ist ein Rohrbogen?

Ein Rohrbogen ist der Oberbegriff für das, was man in der Rohrleitungstechnik als „Versatz“ bezeichnet – eine Richtungsänderung der Rohrleitung. Mit einer Biegung ist in der Regel nichts anderes gemeint, als dass es eine „Krümmung“ gibt – eine Richtungsänderung der Rohrleitung (normalerweise aus einem bestimmten Grund) – es fehlt jedoch eine spezifische, technische Definition der Richtung und des Ausmaßes. Biegungen werden in der Regel vor Ort individuell -angefertigt (mit einer Biegemaschine) und sind für einen bestimmten Bedarf geeignet. Biegungen werden in der Regel mit einer Biegemaschine (Warmbiegen und Kaltbiegen) vor Ort hergestellt und sind für einen bestimmten Bedarf geeignet. Der Einsatz von Bögen ist wirtschaftlich, da dadurch die Anzahl teurer Fittings reduziert wird.

Jetzt kontaktieren

Was ist ein Rohrbogen?

Ein ROHRLEITUNGSBOGEN hingegen ist ein spezifischer, standardmäßiger, konstruierter Bogen, der als Spulenstück vorgefertigt ist (basierend auf ASME B 16.9) und so konzipiert ist, dass er entweder an die Rohrleitung, mit der er verbunden ist, geschraubt, angeflanscht oder angeschweißt wird. Ein Ellenbogen kann einen Winkel von 45 Grad oder 90 Grad haben. Es können auch kundenspezifische-Bögen hergestellt werden, die meisten werden jedoch entweder in die Kategorien „kurzer Radius“ oder „langer Radius“ eingeteilt.



Rohrbögen haben typischerweise einen minimalen Biegeradius von dem 1,5-fachen Rohrradius (R). Wenn dieser Biegeradius weniger als 1,5R beträgt, spricht man von einem Ellbogen. Verweise auf internationale/industrielle Standards müssen nachvollzogen werden. . 1.5 3 und 4,5 R sind die gebräuchlichsten Biegeradien in der Industrie.



Ein Rohrbogen fließt normalerweise gleichmäßiger, da es keine unregelmäßigen Oberflächen auf der Innenseite des Rohrs gibt und die Flüssigkeit auch nicht abrupt ihre Richtung ändern muss.



Der grundlegendste Unterschied zwischen ihnen besteht darin, dass der Ellbogen relativ kurz ist als die Biegung. R=1D bis 2D ist der Ellenbogen. Mehr als 2D ist die Biegung. Im Produktionsprozess können Kaltbiegungen mithilfe einer Biegemaschine durch vorgefertigte gerade Biegung gebogen werden. Bei einmaliger Fertigstellung ist auch keine zweite Korrosion erforderlich. Aber Ellenbogen müssen von den Herstellern auf Bestellung gefertigt werden, um Korrosionsschutz zu gewährleisten. Der Bestellzyklus ist lang. Der Preis für den Bogen ist höher als für den Bogen. Aber das Preis-Leistungs-Verhältnis ist viel höher als beim Biegen. Es ist allgemein bekannt, dass Biegungen, die nicht über eine Korrosionsschutzbehandlung verfügen, leicht beschädigt werden können, aber der Preis ist günstig, so dass sie sehr häufig bei Nachfrage verwendet werden, die nicht sehr anspruchsvoll ist.



Expertenperspektive: Warum neigen Ingenieure im Jahr 2026 zu Kurven?

Da die Energiekosten steigen, wird die Minimierung des Druckabfalls in Rohrleitungssystemen immer wichtiger. Ein 5D-Bogen reduziert Flüssigkeitsreibungsverluste um etwa 20 bis 30 % im Vergleich zu einem 1,5D-Bogen. Für Fernleitungsleitungen sind Bögen die bessere Wahl.





1. Was ist der Hauptunterschied zwischen einem Rohrbogen und einem Rohrbogen?

Der Unterschied liegt im Radius und der Fertigung. Ein Winkelstück hat einen festen Radius (normalerweise 1,0D oder 1,5D), hergestellt gemäß ASME B16.9. Ein Rohrbogen ist eine maßgeschneiderte Komponente mit einem viel größeren Radius (normalerweise 3D, 5D oder 10D). Grundsätzlich sind alle Ellenbogen Biegungen, aber nicht alle Biegungen sind Ellenbogen.



2. Wann sollten Sie einen Rohrbogen anstelle eines Winkelstücks verwenden?

Verwenden Sie einen Rohrbogen, wenn Sie den Druckabfall minimieren oder stark abrasive Materialien (wie Schlämme oder Körner) transportieren müssen.



3. Ist ein Rohrbogen teurer als ein Standardbogen?

Im Allgemeinen sind Rohrbögen teurer als Standardbögen. Während das Rohrohr möglicherweise billiger ist, erhöhen das Induktionsbiegeverfahren, die spezielle Wärmebehandlung und die kundenspezifischen Abmessungen die Arbeits- und technischen Kosten.



4. Was sind „Long Radius“ (LR) und „Short Radius“ (SR)-Bögen?

Beziehen Sie sich auf den Abstand von der Mitte-zur-Gesichtsfläche eines Ellenbogens. Ein Bogen mit langem Radius (LR) hat einen Radius, der dem 1,5-fachen des Nennrohrdurchmessers (1,5D) entspricht. Ein SR-Ellbogen (Short Radius) hat einen Radius von 1,0D.



5. Warum besteht bei Rohrbögen ein höheres Risiko einer „Wandverdünnung“?

Beim Biegevorgang wird der Extrados (äußere Bogen) des Rohres gedehnt, wodurch die Wandstärke abnimmt.



6. Kann ich einen Rohrbogen in einer Rohrleitung verwenden, die „Molchung“ erfordert?

Standardbögen mit 1,0D und 1,5D sind normalerweise NICHT zum Molchen geeignet. Die meisten Rohrmolche benötigen einen Biegeradius von mindestens 3D oder 5D, um die Kurve ohne Beschädigung oder Verstopfung zu bewältigen.



7. Was ist der Unterschied in der Herstellung: Elbow vs. Bend?

Bögen werden in der Regel in Massenproduktion mithilfe von Dornen, Pressen oder Schmieden hergestellt, um eine strikte Übereinstimmung mit ASME B16.9 sicherzustellen. Biegungen werden häufig kundenspezifisch-durch Induktionsbiegen oder Kaltbiegen hergestellt.



8. Was ist im Hinblick auf Rohrleitungen ein „3D-Bogen“?

Eine 3D-Biegung bedeutet, dass der Radius der Biegung das Dreifache des Nennrohrdurchmessers beträgt.



9. Gibt es spezielle Normen für Rohrbögen?

Während Rohrbögen ASME B16.9 entsprechen, unterliegen Rohrbögen häufig ASME B16.49 (für fabrikmäßig hergestellte Induktionsbögen aus Schmiedestahl und Stumpfschweißen) oder ISO 15590-1.



Referenzierte Standards

ASME B16.9: Größen von Stumpfschweißanschlüssen

ASME B16.49: Induktionsbögen zum Stumpfschweißen aus Schmiedestahl
