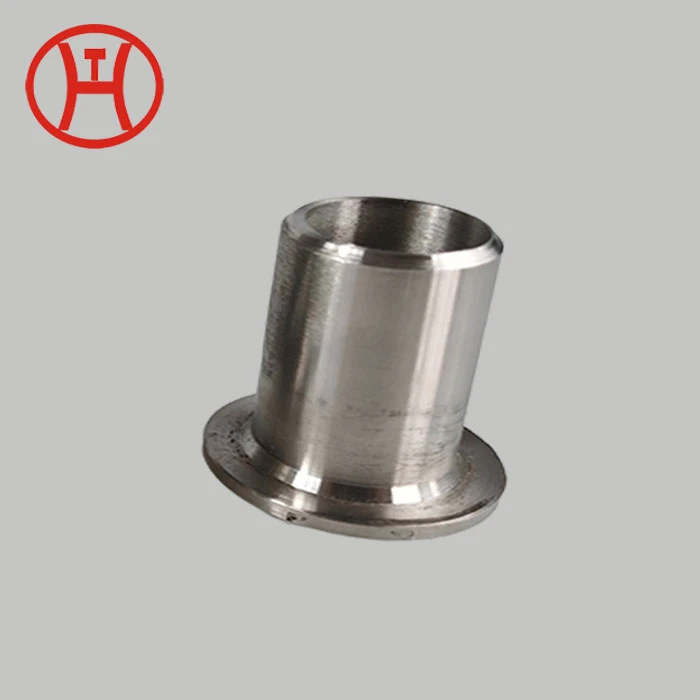

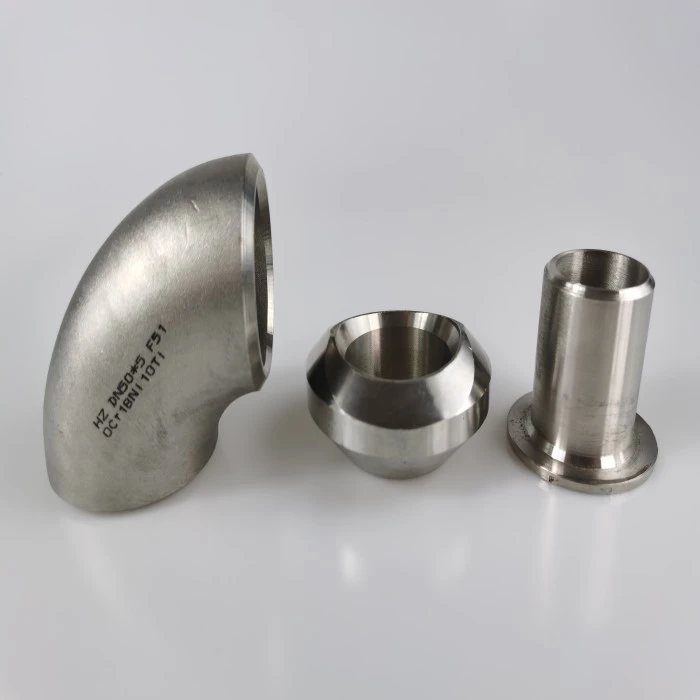

ASTM A403 WP304L Stummelende

Typ: Winkelstück, T-Stück, Reduzierstück, Kreuz, Kappe
Größe: 1/2"-60"
Dicke: Sch5s-Schxxs
Standard: ASME, MSS, ISO, LÄRM, JIS

Verwendung in Öl- und Gaspipelines

Verwendung in der chemischen Industrie

Verwendung im Sanitärbereich

Verwendung in der Heizung

Verwendung in Wasserversorgungssystemen

Verwendung im Kraftwerk

Verwendung in der Papier- und Zellstoffindustrie

Verwendung in der Fertigungsindustrie

SPEZIFIKATIONEN

Zeitlicher Ablauf:	Zeitplan 5S, 10S, 20S, S10, S20, S30, STD, 40S, S40, S60, XS, 80S, S80, S100, S120, S140, S160, XXS usw.
Materialien:	Rostfreier Stahl Güte: ASME / ASTM SA / A403 SA / A 774 WP-S, WP-W, WP-WX, 304, 304L, 316, 316L, 304/304L, 304H, 316H, 316/316L, 321, 330, 347, 309/S, 310/S, 317/L, 333, 410/S, DIN 1.4301, DIN1.4306, DIN 1.4401, DIN 1.4404
Typ:	Stumpfnaht (BW)
Abmessungen:	ANSI B16.9, ANSI B16.28, MSS-SP-43 Typ A, MSS-SP-43 Typ B, JIS B2312, JIS B2313

STUB ENDS – ANSI B 16.9 und MSS SP-43 Dimension
Zoll	ND	mm	Durchmesser der Runde	Radius des Filets		Länge F
D			G	R	R1	MSS SP43	ANSI B16.9
1/2	15	21,34	34,92	3,17	0,80	50,80	76,20
3/4	20	26,67	42,86	3,17	0,80	50,80	76,20
1	25	33,40	50,80	3,17	0,80	50,80	101,60
1 1/4	32	42,16	63,50	4,76	0,80	50,80	101,60
1 1/2	40	48,26	73,00	6,35	0,80	50,80	101,60
2	50	60,32	92,10	7,93	0,80	63,50	152,40
2 1/2	65	73,02	104,80	7,93	0,80	63,50	152,40
3	80	88,90	127,00	9,52	0,80	63,50	152,40
3 1/2	90	101,60	139,70	9,52	0,80	76,20	152,40
4	100	114,30	157,20	11,11	0,80	76,20	152,40
5	125	141,30	185,70	11,11	1,58	76,20	203,20
6	150	168,27	215,90	12,70	1,58	88,90	203,20
8	200	219,07	269,80	12,70	1,58	101,60	203,20
10	250	273,05	323,80	12,70	1,58	127,00	254,00
12	300	323,85	381,00	12,70	1,58	152,40	254,00
14	350	355,60	412,70	12,70	1,58	152,40	304,80
16	400	406,40	469,90	12,70	1,58	152,40	304,80
18	450	457,20	533,40	12,70	1,58	152,40	304,80
20	500	508,00	584,20	12,70	1,58	152,40	304,80
22	550	558,80	641,30	12,70	1,58	152,40	304,80
24	600	609,60	692,10	12,70	1,58	152,40	304,80
Die Überlappungsdicke T darf nicht kleiner sein als die Nenndicke der Rohrwand
