ASTM A516 GR.70 Brillenblindflansch

Zhengzhou Huitong Pipeline Equipment Co., Ltd. ist einer der führenden Hersteller und Lieferanten von astm a516 gr.70 Brillenblindflanschen in China. Wir heißen Sie herzlich willkommen, unseren astm a516 gr.70 Brillenblindflansch zu kaufen. Unsere Fabrik akzeptiert auch kundenspezifische Bestellungen. Genießen Sie unseren wettbewerbsfähigen Preis und unseren exzellenten Service.

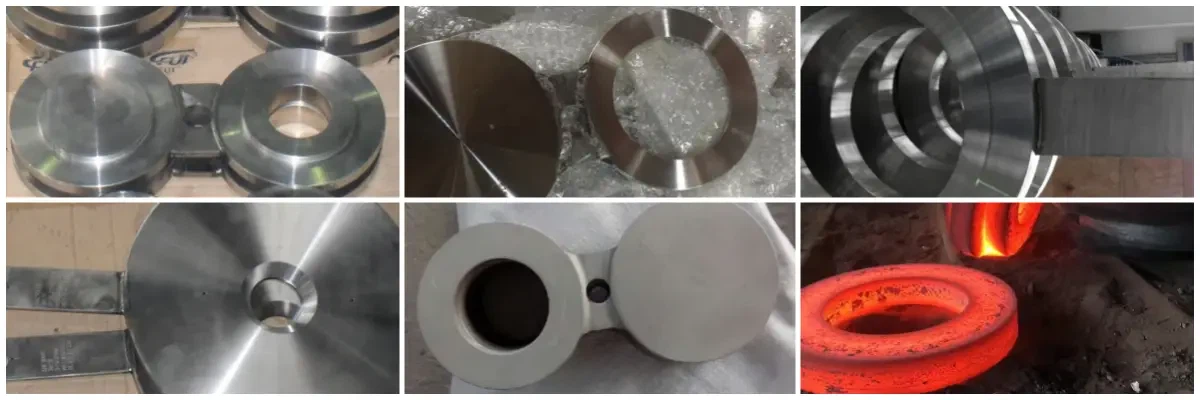

Eine ASTM A516 Gr.70 Brillenjalousie ist eine Sicherheitsvorrichtung, die zur Isolierung eines Abschnitts einer Rohrleitung oder Ausrüstung verwendet wird. Es besteht aus einem Stahlrohling und einem Ring (Abstandshalter), die durch einen Griff verbunden sind. Diese Jalousien bestehen aus Kohlenstoffstahl der Güteklasse A516 der Güteklasse 70 und wurden speziell für den Einsatz bei mittleren bis niedrigen Temperaturen entwickelt, bei denen die Kerbschlagzähigkeit von entscheidender Bedeutung ist.

Material:ASTM A516 Klasse 70 / SA-516 Gr.70
Typ:Brillenblende / Spatenflansch
Standard:ASME B16.48, ASTM A516/A516M, EN 1092-1
Größe:1/2"–48" / DN15–DN1200
Druckklasse:Klasse 150–2500 / PN6–PN100
Gesichtstyp: RF / FF / RTJ
Zugfestigkeit: 485–620 MPa (70–90 ksi)
Streckgrenze: Größer als oder gleich 260 MPa (Größer als oder gleich 38 ksi)
Verlängerung: Größer oder gleich 21 %

Preisreferenz für Brillen mit Carbonflansch (FOB China, 2026)

Plattenmaterialreferenz: ASTM A516 Gr.70 Platte (8–60 mm) ≈570–650 US-Dollar/Tonne(März 2026).

Jetzt kontaktieren

Zhengzhou Huitong Pipeline Equipment Co., Ltd. Zertifizierungen:

✅ ISO 9001:2015

✅ MTC 10204 3.1 3.2

✅100 % PMI (Positive Materialidentifikation)
✅Ultraschallprüfung (gemäß ASME VIII)
✅Dritte-Inspektion (SGS/BV/DNV/LR)

✅NACE MR0175 / ISO 15156

ASTM A516 GR.70 Brillenblindflansche Hersteller, A516 Grade 70 Stahlflansch, ASTM A516 Grade 70 Flansch, A516 Gr 70 Flansche, SA 516 Gr 70 Spatenflansch, ASME B16.5 ASTM A516 Grade 70 Blindflansch

Der Brillen-Blindflansch A516 GR.70 verbindet Ventile, Rohre, Pumpen und andere Rohrleitungsgeräte, um eine gute Rohrleitungsstruktur zu schaffen. Der A516 GR.70 Brillen-Blindflansch ermöglicht eine effiziente Verbindung der Rohre und ermöglicht so die Inspektion und einfache Änderung des Systems. Diese Stahlflansche der Klasse A516 der Güteklasse 70 sind mit Chrom-, Nickel- und Molybdänanteilen ausgestattet. SA 516 Gr 70 Flansch ist eine Drucksorte, die bei erhöhten Temperaturen gut funktioniert.



Flansche aus Kohlenstoffstahlwerden in der Öl- und Gasindustrie bevorzugt, da sie über ausgezeichnete Korrosionsbeständigkeitseigenschaften verfügen. Der Brillenblindflansch A516 GR.70 verfügt über eine überragende Festigkeit und gute Kerbschlagzähigkeit. Diese SA 516 Gr 70 Spatenflansche sind sehr langlebig und lassen sich einfach installieren und über lange Zeiträume warten. Der Stahlflansch A516 Grade 70 verleiht der Rohrleitungsausrüstung Stabilität und Festigkeit, da Flüssigkeiten und Gase mit extremen Geschwindigkeiten bewegt werden. Diese ASME B16.5 ASTM A516 Grade 70 Blindflansche sind in Standardgesichtstypen und -plänen erhältlich.



Die üblicherweise verwendeten Druckstufen von WN-Flanschen sind 150, 300, 400, 600, 900, 1500 und 2500.

ASME SA 516 Gr 70 Brillenblindflansch-Spezifikation

ASTM A516 Gr 70 Blindspatenflansch Chemische Zusammensetzung (%):

Was ist ASTM A516 Grade 70?

ASTM A516 Gr.70 ist eine Kohlenstoffstahlplatte für den Einsatz in Druckbehältern bei mittleren und niedrigen Temperaturen mit ausgezeichneter Schweißbarkeit und Kerbzähigkeit. Es ist das am häufigsten verwendete Material für Brillenjalousien in Raffinerie-, Petrochemie- und Nuklearhilfsrohrleitungen.

ASME B16 48 Brillenjalousien-Abmessungen

Brillenflanschgrößen der Druckklasse 150

Brillenflanschgrößen der Druckklasse 300

Anwendungen für Brillen-Blindflansche:

• Isolierung der Raffinerieeinheit während der Wartung (Hydrocracking, FCC)
• Druckprüfung bei Schwerölverarbeitung
• Isolierung der Hilfsleitungen der Kernkraft
• Isolierung der petrochemischen Säure-/Laugenleitung
• Isolierung der Molchstation für Erdgasleitungen
• Vorübergehende Ausblendung der Kesseltrommel

Referenzierter Standard

• ASME B16.48: (Line Blanks)-Behandelt speziell die Abmessungen, Druckstufen und Kennzeichnungsanforderungen für Brillenjalousien, Spaten und Abstandshalter.
• ASTM A516/A516M: Ein Materialstandard, der die chemische Zusammensetzung, die mechanischen Eigenschaften und die Anforderungen an die Wärmebehandlung festlegt.
• EN 1092-1: Europäische Flanschnorm; Typ 36 bezeichnet Brillenjalousien, während Typ 37 Abstandshalter bezeichnet.
• DIN 2561 / DIN 2501 / DIN 2527: Deutsche Reihennormen für Blindplatten und Flansche.
• JIS B 2220: Japanischer Flanschstandard.

Was ist ein Brillenrollo?

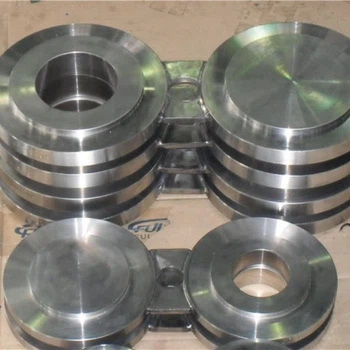

Eine Brillenjalousie (manchmal auch Paddeljalousie oder Achterjalousie genannt) ist eine einfache Isoliervorrichtung, die zwischen zwei Rohrleitungsflanschen installiert wird. Es besteht aus zwei massiven Metallplatten, die durch eine Mittelstange verbunden sind und einer Brille ähneln, daher der Name.

Brillenjalousie vs. Blindflansch

• Ein Blindflansch sorgt für eine permanente oder semi{0}}permanente Abdichtung eines Rohrendes, indem er es vollständig verschließt (ohne eine Öffnung zu hinterlassen);
• Ein Brillenrollo in Form einer Acht (in der Form der Zahl „8“) ermöglicht den rotatorischen Wechsel zwischen einer massiven Blindplatte und einem offenen Distanzring.

Was ist der Unterschied zwischen einem Paddelrollo und einem Brillenrollo? Brillenblind vs. Spatenflansch vs. Distanzflansch

• Ein Brillenrollo ist ein „8“-Stück, das beides kombiniert, sodass es zwischen der offenen (Abstandshalter) und der geschlossenen (Jalousie) Position gedreht werden kann.
• Eine Paddelblende (Spaten/Paddelrohling) ist eine solide Platte, die den Durchfluss blockiert.
• Ein Paddel-Abstandshalter ist wie das offene Ende eines Achter-Rohlings.

Warum wird für Brillenjalousien häufig das Material ASTM A516 Gr.70 verwendet?

• Mäßige und stabile Festigkeit: Es besitzt eine Zugfestigkeit von 485–620 MPa-ungefähr doppelt so viel wie gewöhnlicher Kohlenstoffstahl (Q235).
• Gute Schlagzähigkeit: Weist eine Schlagenergie von mindestens 27 J bei einer niedrigen Temperatur von -20 Grad auf.
• Hervorragende Schweißbarkeit.

Wie installiert man ein Brillenrollo?

Installationsschritte:

• 1) Aktuelle Jalousie- oder Offenposition bestätigen;
• 2) Schrauben auf beiden Seiten lösen, aber nicht vollständig entfernen;
• 3) Setzen Sie das Brillenrollo ein und achten Sie dabei auf die richtige Ausrichtung.
• 4) Dichtung einsetzen;
• 5) Ziehen Sie die Schrauben gleichmäßig mit dem vorgeschriebenen Drehmoment an. Um den Status zu wechseln, drehen Sie einfach die Blindplatte, ohne sie zu entfernen.

Über Zhengzhou Huitong Pipeline Equipment Co., LTD.

HT PIPE ist ein bekannter-Händler und Exporteur. Wir sind ein Lieferant von Edelstahl-/Kohlenstoff-/Nickellegierungsmaterialien mit 15+ Exporterfahrung. Wir liefern nicht nur Rohre, Platten, Rundstäbe, sondern auch Rohrverbindungen, Flansche usw. Kontaktieren Sie uns für weitere Informationen und Preise kostenlos.

Autor: Chloe Pu (5 Jahre in der Edelstahl-, Nickellegierungs- und Kohlenstoffstahlindustrie)

Veröffentlicht: 16. April 2026 (Pekinger Zeit)
