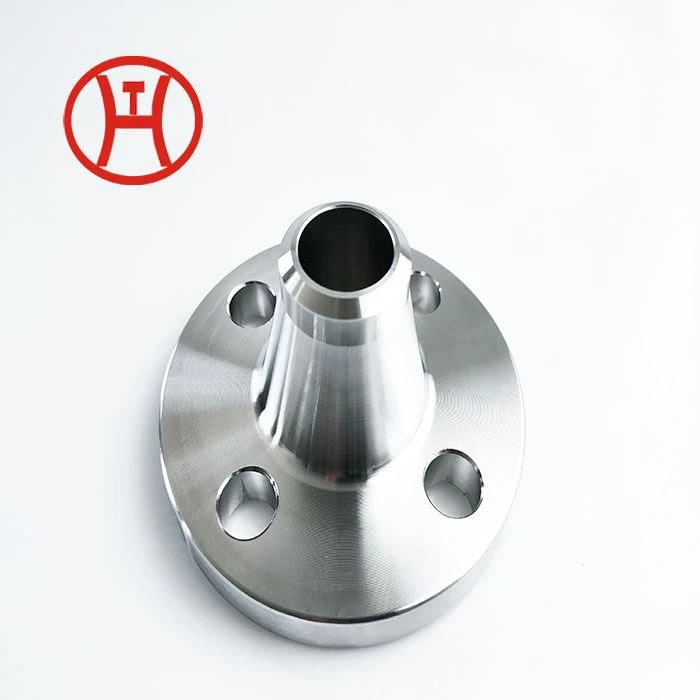

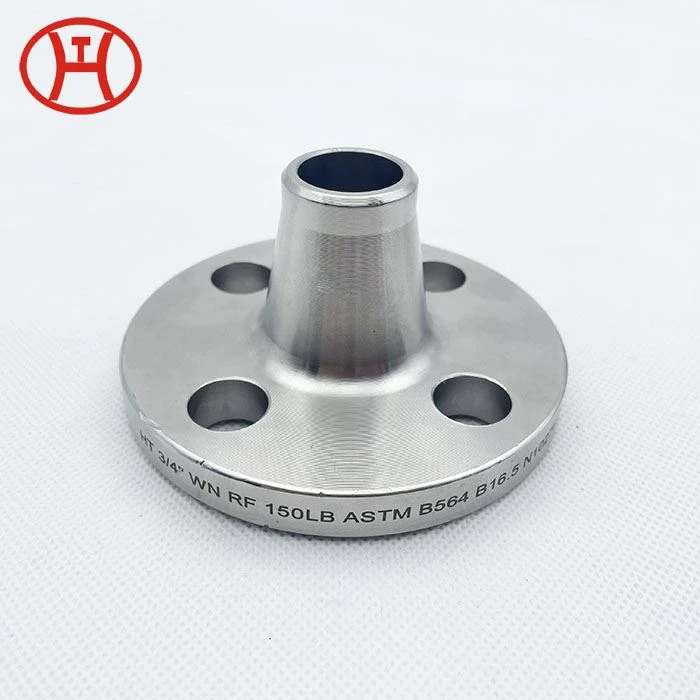

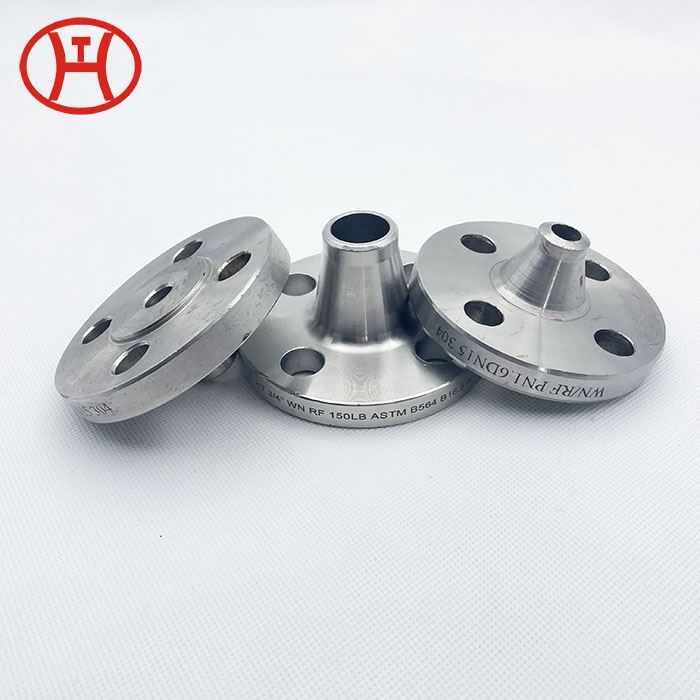

WN-Flansche aus Kohlenstoffstahl

ASME B16.5 Stumpfschweißflansche aus Kohlenstoffstahl sind in zwei Ausführungen erhältlich. Der gewöhnliche Api 6A-Stumpfschweißflansch wird für Rohrleitungen verwendet, während die langen Stumpfschweißflansche aus legiertem Stahl nicht für Rohrleitungen geeignet sind. Daher wird dieser Stumpfschweißflansch Asme B16.5 in Verarbeitungsbetrieben eingesetzt. Vorschweißflansche aus Kohlenstoffstahl eignen sich für raue Umgebungen, da sie extremen Temperaturen, Drücken oder anderen Belastungsquellen standhalten.

Stumpfschweißflansche Jis 5k werden normalerweise von Herstellern von Edelstahl-Stumpfschweißflanschen mit drei Flächen angeboten. WN-Flansche aus Kohlenstoffstahl haben flache, konvexe oder RTJ-Flächen. Für Stumpfschweißrohrflansche bis 400# erfordert der Stumpfschweißflansch Jis 16k eine erhöhte Fläche des Stumpfschweißflansches, wenn die Standardhöhe 1/16 Zoll beträgt. Für 400# und größere Stumpfschweißrohrflansche erfordert der Standard-Stumpfschweißflansch A105 eine Höhe der erhöhten Fläche von 1/4 Zoll.

Diese Rohrflansche aus Kohlenstoffstahl werden durch Schweißen des Rohrs mit dem Flanschhals verbunden. Diese Aktion trägt dazu bei, Spannungen vom Flansch auf das Rohr zu übertragen. Dadurch werden auch Spannungskonzentrationen an der Unterseite der Nabe erheblich reduziert. Stumpfschweißflansche werden typischerweise in Anwendungen verwendet, bei denen hoher Druck eine Rolle spielt. Die Norm verlangt, dass der Innendurchmesser des Flansches mit dem Innendurchmesser des Rohres übereinstimmt. WN-Flansche aus Kohlenstoffstahl mit Naben werden in den veröffentlichten Spezifikationen in Größen von 1/2 Zoll bis 96 Zoll abgedeckt.
